Código UNSPSC
31181602.0
Código eClass
23-07-08-01

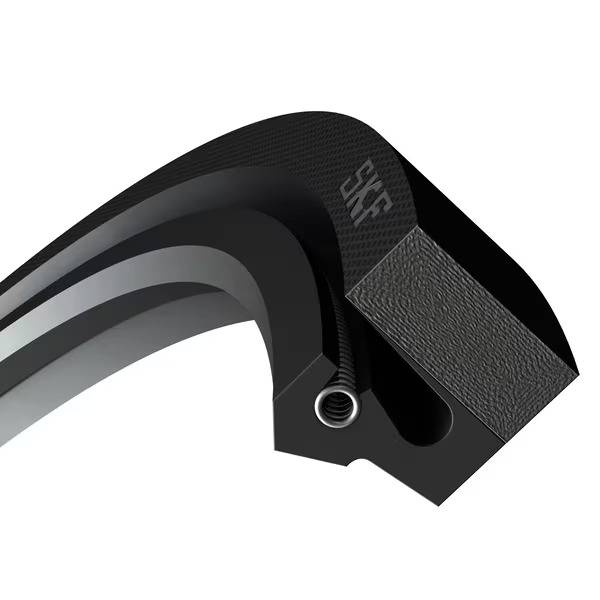

Diseño
HFS
DIÁMETRO DEL EJE
420 mm
Peso neto del producto
0.85 kg
Sistema de unidades
Sistema métrico
Velocidad límite
682 r/min
Diferencial de presión
max. max.0.05 N/mm²
Diámetro del agujero del soporte
460 mm
Labio auxiliar
No
Material del labio de sello
Caucho de nitrilo (NBR)
Temperatura de funcionamiento
min. min.-25 °C
Temperatura máxima de funcionamiento
100 °C
Temperatura mínima de funcionamiento
-25 °C
Tipo de diámetro exterior
Caucho reforzado con tejido
Velocidad de giro
max. max.682 r/min
Velocidad periférica
max. max.15 m/s
Velocidad periférica permitida
15 m/s
Serie métrica/en pulgadas
Sistema métrico
Ancho de la ranura del soporte
20 mm
Ancho del soporte
20 mm
Diámetro del soporte
460 mm
Instalación
Placa de cubierta
Material del muelle toroidal
Acero al carbono
Nombre de diseño
HFS
Tipo de diseño
Sólido
Desviación límite inferior de ancho del soporte
-100 µm
Desviación límite inferior de diámetro del eje
-400 µm
Desviación límite inferior de diámetro del soporte
0 µm
Desviación límite superior de ancho del soporte
100 µm
Desviación límite superior de diámetro del eje
0 µm
Desviación límite superior de diámetro del soporte
250 µm
Desviación total indicada
max. max.1.5 mm
Diámetro de entrada del eje
max. max.411 mm
Diámetro del soporte en el lado del rodamiento
max. max.440 mm
Diámetro del soporte en lado del aire
max. max.428 mm
Longitud del chaflán del soporte
max. max.2 mm
