Ancho
24 mm
Cantidad de hileras
1.0
Capacidad de carga dinámica básica
42.3 kN
Capacidad de carga estática básica
38 kN
Carga límite de fatiga
1.04 kN
Código UNSPSC
31171531.0
Código eClass
23-05-08-03
Diseño
Alta velocidad E
Disposición ajustada
No
Diámetro del agujero
100 mm

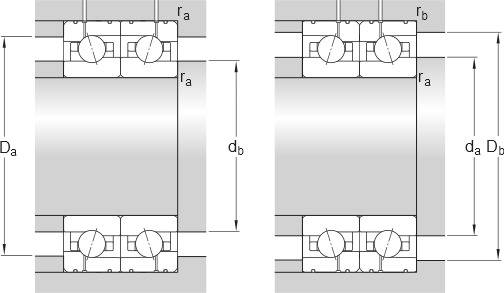

Diámetro del resalte del eje
min. min.107 mm
Diámetro del resalte del soporte
max. max.143 mm
Diámetro exterior
150 mm
Indicative carbon footprint for new product
4.1 kg CO2e
Lubricante
Ninguna
Material, rodamiento
Híbrido
Peso neto del producto
1.13 kg
Radio de acuerdo
max. max.1.5 mm
Recubrimiento
Sin
Rodamiento para emparejamiento universal
No
Sellado
Sin
Tipo de aro
Aros interior y exterior de una pieza
Tipo de contacto
Contacto normal (dos puntos de contacto)
Valor límite
0.68
Ángulo de contacto
25 °
Cantidad de bolas (por rodamiento)
27.0
Cantidad de grasa de referencia (por rodamiento)
17 cm³
Característica especial
Adecuado para lubricación por aceite y aire directa
Clase de tolerancia
P4A
Condición ajustada (juego axial/precarga)
No aplica
Dimensión del chaflán
min. min.1.5 mm
Distancia de la cara lateral al punto de presión
41.4 mm
Distancia desde la cara lateral del aro exterior hasta la ranura de lubricación/el agujero de lubricación
7.1 mm
Diámetro de bola
12.7 mm
Diámetro del resalte del aro exterior (cara lateral grande)
132.61 mm
Diámetro del resalte del aro interior (cara lateral grande)
117.38 mm
Diámetro del resalte del aro interior (cara lateral pequeña)
114.2 mm
Factor de carga axial (espalda con espalda, cara a cara)
0.92
Factor de carga axial (individual, en tándem)
0.87
Factor de carga radial (espalda con espalda, cara a cara)
0.67
Factor de carga radial (individual, en tándem)
0.41
Factor de corrección dependiente de la serie y el tamaño del rodamiento
1.1
Factor de corrección dependiente del ángulo de contacto
0.99
Factor de corrección para rodamientos híbridos
1.0
Factor de corrección, precarga clase A
1.0
Factor de corrección, precarga clase B
1.0
Precarga, clase B
1 150 N
Rigidez axial para la precarga B (conjuntos de dos rodamientos espalda con espalda o cara a cara)
366 N/µm
Rodamiento(s) para emparejamiento universal
No
Velocidad alcanzable para lubricación con grasa
12 700 r/min
Velocidad alcanzable para lubricación por aceite y aire
20 000 r/min
Ancho de la ranura de lubricación
1.8 mm
Rigidez axial para la precarga A (conjuntos de dos rodamientos espalda con espalda o cara a cara)
245 N/µm
Factor de corrección, precarga clase C
1.1
Precarga, clase A
390 N
Precarga, clase C
2 310 N
Rigidez axial para la precarga C (conjuntos de dos rodamientos espalda con espalda o cara a cara)
483 N/µm
Distancia desde la cara lateral del aro exterior y hasta la ranura para junta tórica
4 mm
