Ancho
56 mm
Cantidad de hileras
1.0
Capacidad de carga dinámica básica
345 kN
Capacidad de carga estática básica
490 kN
Carga límite de fatiga
12 kN
Código UNSPSC
31171531.0
Código eClass
23-05-08-04
Diseño
Alta capacidad D
Disposición ajustada
No

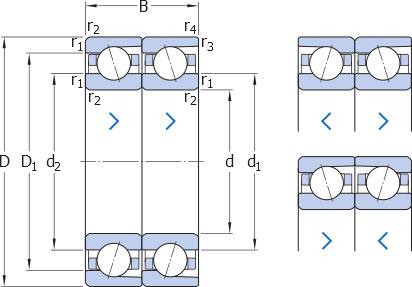

Diámetro del agujero
240 mm

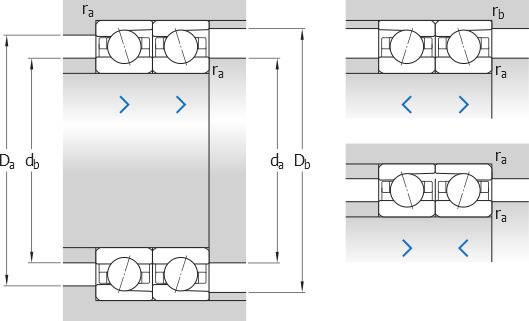

Diámetro del resalte del eje
min. min.253 mm
Diámetro del resalte del soporte
max. max.347 mm
Diámetro exterior
360 mm
Indicative carbon footprint for new product
60.7 kg CO2e
Lubricante
Ninguna
Material, rodamiento
Acero para rodamientos
Peso neto del producto
16.9 kg
Radio de acuerdo
max. max.2.5 mm
Recubrimiento
Sin
Rodamiento para emparejamiento universal
No
Sellado
Sin
Tipo de aro
Aros interior y exterior de una pieza
Tipo de contacto
Contacto normal (dos puntos de contacto)
Ángulo de contacto
15 °
Cantidad de bolas (por rodamiento)
22.0
Cantidad de grasa de referencia (por rodamiento)
216 cm³
Clase de tolerancia
P4A
Condición ajustada (juego axial/precarga)
No aplica
Dimensión del chaflán
min. min.3 mm
Distancia de la cara lateral al punto de presión
68.4 mm
Diámetro de bola
38.1 mm
Diámetro del resalte del aro exterior (cara lateral grande)
323 mm
Diámetro del resalte del aro interior (cara lateral grande)
277 mm
Diámetro del resalte del aro interior (cara lateral pequeña)
277 mm
Factor de corrección dependiente de la serie y el tamaño del rodamiento
1.2
Factor de corrección dependiente del ángulo de contacto
1.0
Factor de corrección para rodamientos híbridos
1.0
Factor de corrección, precarga clase A
1.0
Factor de corrección, precarga clase B
1.0
Factor de corrección, precarga clase D
1.1
Factor de cálculo para cargas equivalentes
15.8
Factores adicionales para cargas equivalentes
Consulte las Notas 1 y 2 a continuación
Posición de la boquilla de aceite
287 mm
Precarga, clase B
2 600 N
Rigidez axial para la precarga B (conjuntos de dos rodamientos espalda con espalda o cara a cara)
316 N/µm
Rodamiento(s) para emparejamiento universal
No
Velocidad alcanzable para lubricación con grasa
3 800 r/min
Velocidad alcanzable para lubricación por aceite y aire
5 600 r/min
Rigidez axial para la precarga A (conjuntos de dos rodamientos espalda con espalda o cara a cara)
234 N/µm
Factor de corrección, precarga clase C
1.1
Precarga, clase A
1 300 N
Precarga, clase C
5 200 N
Precarga, clase D
10 400 N
Rigidez axial para la precarga C (conjuntos de dos rodamientos espalda con espalda o cara a cara)
438 N/µm
Rigidez axial para la precarga D (conjuntos de dos rodamientos espalda con espalda o cara a cara)
627 N/µm
