Ancho
20 mm
Cantidad de hileras
1.0
Capacidad de carga dinámica básica
52 kN
Capacidad de carga estática básica
72 kN
Carga límite de fatiga
2.36 kN
Código UNSPSC
31171531.0
Código eClass
23-05-08-04
Diseño
Alta capacidad D
Disposición ajustada
No

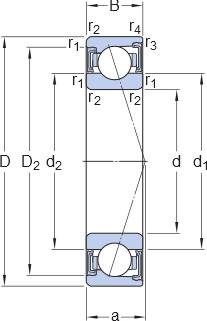

Diámetro del agujero
150 mm

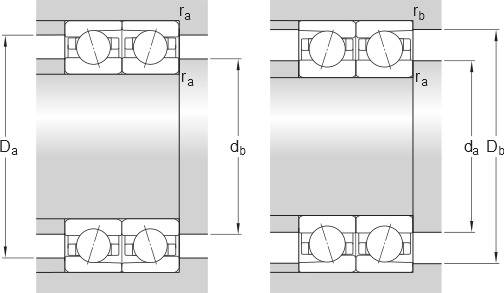

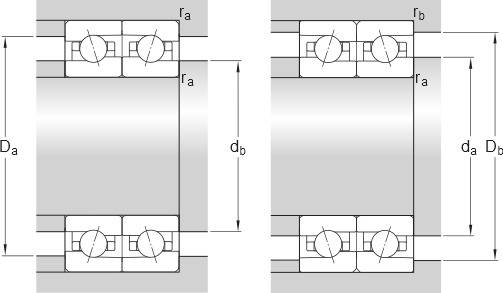

Diámetro del resalte del eje
min. min.156 mm
Diámetro del resalte del soporte
max. max.184 mm
Diámetro exterior
190 mm
Indicative carbon footprint for new product
4 kg CO2e
Lubricante
Ninguna
Material, rodamiento
Acero para rodamientos
Peso neto del producto
1.1 kg
Radio de acuerdo
max. max.1 mm
Recubrimiento
Sin
Rodamiento para emparejamiento universal
No
Sellado
Sin
Tipo de aro
Aros interior y exterior de una pieza
Tipo de contacto
Contacto normal (dos puntos de contacto)
Ángulo de contacto
15 °
Cantidad de bolas (por rodamiento)
35.0
Cantidad de grasa de referencia (por rodamiento)
13 cm³
Clase de tolerancia
P4
Condición ajustada (juego axial/precarga)
No aplica
Dimensión del chaflán
min. min.1.1 mm
Distancia de la cara lateral al punto de presión
32.8 mm
Diámetro de bola
11.112 mm
Diámetro del resalte del aro exterior (cara lateral grande)
176.7 mm
Diámetro del resalte del aro interior (cara lateral grande)
163.35 mm
Diámetro del resalte del aro interior (cara lateral pequeña)
163.35 mm
Factor de corrección dependiente de la serie y el tamaño del rodamiento
1.4
Factor de corrección dependiente del ángulo de contacto
1.0
Factor de corrección para rodamientos híbridos
1.0
Factor de corrección, precarga clase A
1.0
Factor de corrección, precarga clase B
1.1
Factor de cálculo para cargas equivalentes
17.3
Factores adicionales para cargas equivalentes
Consulte las Notas 1 y 2 a continuación
Posición de la boquilla de aceite
165.6 mm
Precarga, clase B
820 N
Rigidez axial para la precarga B (conjuntos de dos rodamientos espalda con espalda o cara a cara)
236 N/µm
Rodamiento(s) para emparejamiento universal
No
Velocidad alcanzable para lubricación con grasa
6 000 r/min
Velocidad alcanzable para lubricación por aceite y aire
9 000 r/min
Rigidez axial para la precarga A (conjuntos de dos rodamientos espalda con espalda o cara a cara)
136 N/µm
Factor de corrección, precarga clase C
1.2
Precarga, clase A
270 N
Precarga, clase C
1 630 N
Rigidez axial para la precarga C (conjuntos de dos rodamientos espalda con espalda o cara a cara)
346 N/µm
