Ancho
7 mm
Cantidad de hileras
1.0
Capacidad de carga dinámica básica
3.19 kN
Capacidad de carga estática básica
1.37 kN
Carga límite de fatiga
0.043 kN
Código UNSPSC
31171531.0
Código eClass
23-05-08-03
Diseño
Alta velocidad E
Disposición ajustada
No
Diámetro del agujero
15 mm

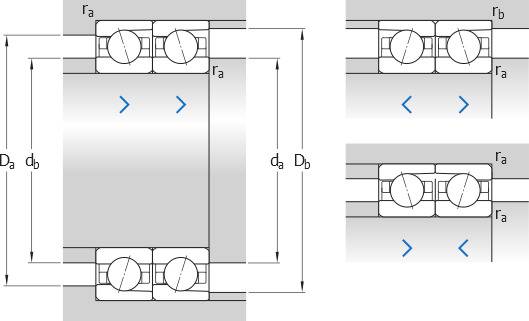

Diámetro del resalte del eje
min. min.17 mm
Diámetro del resalte del soporte
max. max.26 mm
Diámetro exterior
28 mm
Indicative carbon footprint for new product
0.05 kg CO2e
Lubricante
Ninguna
Material, rodamiento
Híbrido
Peso neto del producto
0.014 kg
Radio de acuerdo
max. max.0.3 mm
Recubrimiento
Sin
Rodamiento para emparejamiento universal
No
Sellado
Sin
Tipo de aro
Aros interior y exterior de una pieza
Tipo de contacto
Contacto normal (dos puntos de contacto)
Ángulo de contacto
15 °
Cantidad de bolas (por rodamiento)
12.0
Cantidad de grasa de referencia (por rodamiento)
0.2 cm³
Clase de tolerancia
P4A
Condición ajustada (juego axial/precarga)
No aplica
Dimensión del chaflán
min. min.0.3 mm
Distancia de la cara lateral al punto de presión
6.4 mm
Diámetro de bola
3.969 mm
Diámetro del resalte del aro exterior (cara lateral grande)
23.9 mm
Diámetro del resalte del aro interior (cara lateral grande)
19.1 mm
Diámetro del resalte del aro interior (cara lateral pequeña)
18.1 mm
Factor de corrección dependiente de la serie y el tamaño del rodamiento
1.0
Factor de corrección dependiente del ángulo de contacto
1.0
Factor de corrección para rodamientos híbridos
1.0
Factor de corrección, precarga clase A
1.0
Factor de corrección, precarga clase B
1.1
Factor de cálculo para cargas equivalentes
7.5
Factores adicionales para cargas equivalentes
Consulte las Notas 1 y 2 a continuación
Posición de la boquilla de aceite
20 mm
Precarga, clase B
51 N
Rigidez axial para la precarga B (conjuntos de dos rodamientos espalda con espalda o cara a cara)
24 N/µm
Rodamiento(s) para emparejamiento universal
No
Velocidad alcanzable para lubricación con grasa
90 000 r/min
Velocidad alcanzable para lubricación por aceite y aire
140 000 r/min
Rigidez axial para la precarga A (conjuntos de dos rodamientos espalda con espalda o cara a cara)
15 N/µm
Factor de corrección, precarga clase C
1.1
Precarga, clase A
17 N
Precarga, clase C
102 N
Rigidez axial para la precarga C (conjuntos de dos rodamientos espalda con espalda o cara a cara)
32 N/µm
