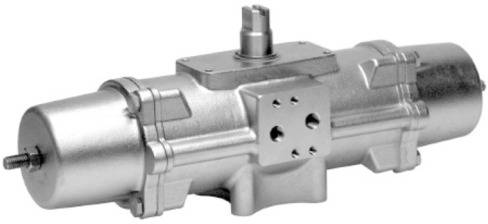

Amortiguación
Sin amortiguación
Ángulo de giro
90 grado
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Clase de resistencia a la corrosión CRC
3 - riesgo de corrosión alto
Código de material de la tapa
14.408
Código de material del cuerpo
14.408
Código de material del eje
14.301
Conexión del eje
T14
Conexión del eje, profundidad
16.3 mm
Conexión neumática
G1/8
Conexión normalizada a válvulas de proceso de asiento inclinado
ISO 5211
Conformidad PWIS
VDMA24364-B1/B2-L
Consumo de aire a 6 bar por ciclo 0°-ángulo de giro nominal-0°
2.31 l
Detección de posición
Sin
Distribución de taladros para la brida
F05. F07
Forma constructiva
Cinemática de yugo
Fuerza del muelle
3
La conexión de válvula cumple la norma
VDI/VDE 3845 (NAMUR)
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Material de la tapa
Acero inoxidable de alta aleación
Material de las juntas
FPM. NBR. PUR
Material de los tornillos
Acero inoxidable de alta aleación
Material del cuerpo
Acero inoxidable de alta aleación
Material del eje
Acero inoxidable de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
De simple efecto
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 0°
70 Nm
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 50°
37.5 Nm
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 90°
55 Nm
Momento de retorno del resorte con un ángulo de giro de 0°
30 Nm
Momento de retorno del resorte con un ángulo de giro de 50°
22.5 Nm
Momento de retorno del resorte con un ángulo de giro de 90°
45 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Organismo que expide el certificado
TÜV Nord 212170801
Peso del producto
4500 g
Posición de montaje
Cualquiera
Presión de conexión para fuerza de muelle
4.2 bar
Presión de conexión para fuerza del muelle
0.42 MPa
Presión de funcionamiento
4.2 bar ... 8.4 bar
Presión nominal de funcionamiento
5.6 bar
Protección antideflagrante
Zona 1 (ATEX). Zona 2 (ATEX). Zona 21 (ATEX). Zona 22 (ATEX)
Safety Integrity Level (SIL)
Hasta SIL 2 High Demand mode. Hasta SIL 2 Low Demand mode
Sentido del cierre
Cierre a la derecha
Símbolo
991266
Tamaño del actuador
60
Temperatura ambiente
-20 °C ... 80 °C
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Tipo de protección contra explosión de gas
Ex h IIC T6...T3 Gb X
Tipo de protección contra explosión de polvo
Ex h IIIC T85 °C...T200 °C Db X
