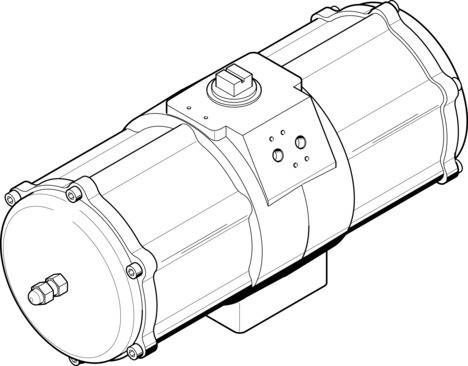

Tamaño del actuador
3840
Distribución de taladros para la brida
F16
Ángulo de giro
90 grado
Margen de ajuste en la posición final con 0°
-5 grado ... 5 grado
Margen de ajuste en la posición final con ángulo de giro nominal
85 grado ... 95 grado
Conexión del eje, profundidad
49 mm
Conexión normalizada a válvulas de proceso de asiento inclinado
ISO 5211
Amortiguación
Sin amortiguación
Posición de montaje
Cualquiera
Modo de funcionamiento
Doble efecto
Forma constructiva
Cinemática de yugo
Detección de posición
Sin
Sentido del cierre
Cierre a la derecha
Símbolo
991265
La conexión de válvula cumple la norma
VDI/VDE 3845 (NAMUR)
Safety Integrity Level (SIL)
Hasta SIL 2 Low Demand mode
Presión de funcionamiento
1 bar ... 8.4 bar
Presión nominal de funcionamiento
5.6 bar
Frecuencia de giro máxima con 6 bar
1 Hz
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Protección antideflagrante
Zona 1 (ATEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 22 (ATEX)
Organismo que expide el certificado
TÜV Nord 212170801
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Tipo de protección contra explosión de gas
Ex h IIC T6...T3 Gb X
Tipo de protección contra explosión de polvo
Ex h IIIC T85 °C...T200 °C Db X
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC
3 - riesgo de corrosión alto
Conformidad PWIS
VDMA24364-B1/B2-L
Temperatura ambiente
-20 °C ... 80 °C
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 0°
3840 Nm
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 50°
1920 Nm
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 90°
2880 Nm
Nota sobre el momento de giro
El momento de giro del actuador no puede ser superior al máximo momento de giro permitido en la ISO 5211, en relación con el tamaño de la brida de fijación y el acoplamiento.
Consumo de aire a 6 bar por ciclo 0°-ángulo de giro nominal-0°
179.2 l
Peso del producto
49000 g
Conexión del eje
T46
Conexión neumática
G3/8
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa
Aleación de forja de aluminio
Material de las juntas
FPM
NBR
PUR
Material del cuerpo
Aleación de aluminio forjado
Material de los tornillos
Acero de alta aleación
Material del eje
Acero de alta aleación
Código de material del eje
14.305
