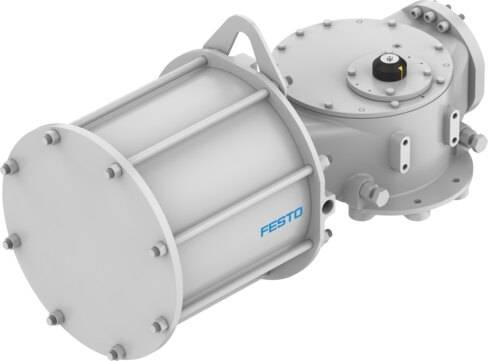

Tamaño del actuador
4500
Distribución de taladros para la brida
F16
F1625
Ángulo de giro
90 grado
Margen de ajuste en la posición final con 0°
-5 grado ... 5 grado
Margen de ajuste en la posición final con ángulo de giro nominal
-5 grado ... 5 grado
Conexión del eje, profundidad
50 mm ... 57 mm
Conexión normalizada a válvulas de proceso de asiento inclinado
ISO 5211
Posición de montaje
Cualquiera
Modo de funcionamiento
Doble efecto
De simple efecto
Forma constructiva
Cinemática de yugo
Cremallera/piñón
Sentido del cierre
Cierre a la derecha
Cierre a la izquierda
Símbolo
00991265
00991266
La conexión de válvula cumple la norma
VDI/VDE 3845 (NAMUR)
El punto de conexión para el posicionador y el sensor de posición cumplen la norma
VDI/VDE 3845 tamaño AA 3
Función de seguridad
La función de seguridad consiste en la conmutación del actuador a la posición de conmutación de seguridad definida. Este movimiento de conmutación se consigue ventilando con aire comprimido la cámara de presión correspondiente. El valor del momento de gir
La función de seguridad consiste en que el actuador conmuta a la posición de conmutación de seguridad definida cuando se desconecta el aire comprimido y se purga la cámara de muelles. Este movimiento de conmutación se realiza mediante la fuerza de muelle
Safety Integrity Level (SIL)
Hasta SIL 2 Low Demand mode
Hasta SIL 3 en una estructura redundante
Certificado para la función de seguridad según ISO 13849 e IEC 61508 (SIL)
El producto se puede utilizar en SRP/CS hasta SIL 2 Low Demand
Hasta SIL 3 en una estructura redundante
Presión de estallido
23.37 bar
Presión de funcionamiento
29 psi ... 113.1 psi
Presión nominal de funcionamiento
43.5 psi ... 87 psi
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Certificación de protección contra explosión fuera de la UE
EPL Db (GB)
EPL Gb (GB)
Protección antideflagrante
Zona 1 (ATEX)
Zona 1 (UKEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 21 (UKEX)
Zona 22 (ATEX)
Organismo que expide el certificado
TÜV Rheinland (reglamentaciones técnicas) 968/FSP 2959.00/2025
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Tipo de protección contra explosión de gas
Ex h IIC T6 Gb
Tipo de protección contra explosión de polvo
Ex h IIIC T85°C Db
Temperatura ambiente Ex
-20°C <= Ta <= +80°C
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:3:4]
Nota sobre el medio de trabajo/mando
Punto de condensación mín. 10 °C por debajo de la temperatura ambiente y del medio
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Conformidad PWIS
VDMA24364-Zona III
Temperatura de almacenamiento
-20 °C ... 60 °C
Temperatura ambiente
-20 °C ... 80 °C
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 0°
1316 Nm ... 4780 Nm
Momento de giro con presión de funcionamiento nominal y ángulo de giro de 90°
875 Nm ... 4780 Nm
Nota sobre el momento de giro
El momento de giro del actuador no puede ser superior al máximo momento de giro permitido en la ISO 5211, en relación con el tamaño de la brida de fijación y el acoplamiento.
Momento de retorno del resorte con un ángulo de giro de 0°
952 Nm ... 2002 Nm
Momento de retorno del resorte con un ángulo de giro de 90°
1414 Nm ... 3476 Nm
Consumo de aire a 6 bar por ciclo 0°-ángulo de giro nominal-0°
105 l ... 404.6 l
Peso del producto
109000 g ... 228000 g
Conexión del eje
T46
T55
Conexión neumática
G1/2
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la culata posterior
Acero
Material del tornillo de tope
Acero
Material de la placa base
Aleación forjada de aluminio anodizado
Material de la tapa
Fundición inyectada de aluminio, pintada
Material de las juntas
NBR
Material del muelle
Acero para muelles
Material de la barra de resorte
Acero
Material del cuerpo
Aluminio, anodizado
Fundición de grafito nodular
Código de material del cuerpo
ES AW-6005
Material del émbolo
Fundición inyectada de aluminio
Fundición de grafito nodular
Material del vástago
Acero
Material del cojinete
POM
Material de los tornillos
Acero inoxidable de alta aleación
Material del eje
Acero niquelado
Material del tirante
Acero
Material de la camisa del cilindro
Acero
