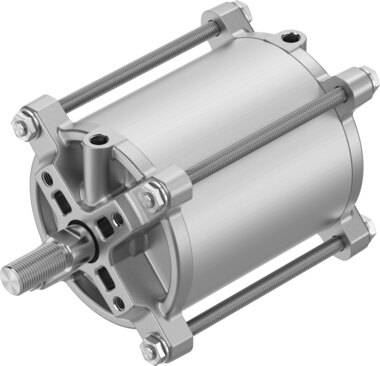

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Aumento masa móvil por 10 mm de carrera
24.8 g
Carrera
80 mm
Conexión neumática
G1/8
Conexión normalizada a válvulas de proceso de asiento inclinado
ISO 5210
Conformidad PWIS
VDMA24364-Zona III
Consumo de aire en avance por 10 mm de carrera
0.55 l
Consumo de aire en retroceso por 10 mm de carrera
0.528 l
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
100 mm
Distribución de taladros para la brida
F07
Energía de impacto en las posiciones finales
0.94 J
Forma constructiva
Émbolo. Vástago. Tirante. Camisa del cilindro
Fuerza teórica con 6 bar, avance
4712 N
Fuerza teórica con 6 bar, retorno
4524 N
Masa móvil con carrera de 0 mm
617.1 g
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de la junta rascadora del vástago
TPE-U (PU)
Material de la tapa
Fundición de aluminio en coquilla
Material de las juntas estáticas
NBR
Material de las tuercas
Acero inoxidable de alta aleación
Material del tirante
Acero inoxidable de alta aleación
Material del vástago
Acero inoxidable de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso adicional por 10 mm de carrera
71.4 g
Peso básico con carrera de 0 mm
1666.6 g
Peso del producto
2240 g
Posición de montaje
Cualquiera
Presión de funcionamiento
29 psi ... 116 psi
Presión nominal de funcionamiento
87 psi
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Símbolo
991217
Tamaño del actuador
100
Temperatura ambiente
-20 °C ... 80 °C
Tipo de fijación
con espárrago
