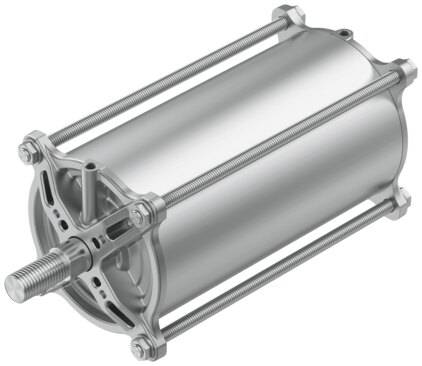

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Aumento masa móvil por 10 mm de carrera
105.31 g
Carrera
10 mm ... 1600 mm
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Certificación de protección contra explosión fuera de la UE
EPL Db (GB). EPL Gb (GB)
Conexión neumática
G1/4
Conexión normalizada a válvulas de proceso de asiento inclinado
ISO 5210
Conformidad PWIS
VDMA24364-Zona III
Consumo de aire en avance por 10 mm de carrera
2.199 l
Consumo de aire en retroceso por 10 mm de carrera
2.111 l
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
200 mm
Distribución de taladros para la brida
F10
Energía de impacto en las posiciones finales
4.8 J
Forma constructiva
Émbolo. Vástago. Tirante. Camisa del cilindro
Fuerza teórica con 6 bar, avance
18850 N
Fuerza teórica con 6 bar, retorno
18096 N
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Masa móvil con carrera de 0 mm
3575.4 g
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de la junta rascadora del vástago
TPE-U (PU)
Material de la tapa
Fundición de aluminio en coquilla
Material de las juntas estáticas
NBR
Material de las tuercas
Acero inoxidable de alta aleación
Material del tirante
Acero inoxidable de alta aleación
Material del vástago
Acero inoxidable de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso adicional por 10 mm de carrera
255.79 g
Peso básico con carrera de 0 mm
10258.2 g
Peso del producto
10510 g ... 51300 g
Posición de montaje
Cualquiera
Presión de funcionamiento
29 psi ... 116 psi
Presión nominal de funcionamiento
87 psi
Protección antideflagrante
Zona 1 (ATEX). Zona 1 (UKEX). Zona 2 (ATEX). Zona 21 (ATEX). Zona 21 (UKEX). Zona 22 (ATEX)
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Símbolo
991217
Tamaño del actuador
200
Temperatura ambiente
-20 °C ... 80 °C
Temperatura ambiente Ex
-20°C <= Ta <= +80°C
Tipo de fijación
con espárrago
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Tipo de protección contra explosión de polvo
Ex h IIIC T120 °C Db
Variantes
Prolongación de la rosca exterior del vástago. Rosca especial en el vástago. Rosca exterior del vástago más corta en un lado. Vástago prolongado. Espárrago en la culata delantera
