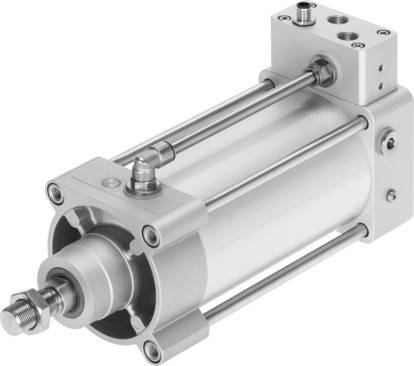

Alimentación eléctrica
2 hilos
Amortiguación
Sin amortiguación
Aumento masa móvil por 10 mm de carrera
28 g
Basado en la norma
ISO 15552
Carrera
40 mm ... 990 mm
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Certificación
RCM
Conexión eléctrica
2 pines. 3 pines. 4 pines. 5 pines. Codificación A. Racor de cables M16x1,5. M12x1. Conector recto/borne atornillado. Conector recto. con accesorio específico
Conexión neumática
G3/8. G1/2. Para tubo flexible con diámetro exterior 8 mm. con accesorio específico
Conformidad PWIS
VDMA24364-Zona III
Consumo de aire en avance por 10 mm de carrera
0.549 l
Consumo de aire en retroceso por 10 mm de carrera
0.515 l
Corriente de arrastre recomendada
<0.1 µA
Corriente de arrastre temporal máxima
10000 µA
Detección de posición
Con sistema de medición de recorrido integrado
Diámetro del émbolo
100 mm
Energía de impacto en las posiciones finales
1.3 J
Forma constructiva
Émbolo. Vástago. Tirante. Camisa del cilindro
Fuerza teórica con 6 bar, avance
4712 N
Fuerza teórica con 6 bar, retorno
4417 N
Grado de protección
IP65. IP67. IP69K. NEMA 4
Histéresis
0.4 mm
Humedad relativa del aire
5 - 100 %. Condensación. Sin condensación
Linealidad independiente
±0,05 %
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE. Según la Directiva de protección contra explosiones de la UE (ATEX). Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según las disposiciones EX de Reino Unido. Según la normativa RoHS del Reino Unido
Margen de tensiones de servicio DC
9 V ... 30 V
Masa móvil con carrera de 0 mm
1060 g
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de la conexión eléctrica
Latón, niquelado. Acero inoxidable de alta aleación
Material de la culata posterior
Aleación de forja de aluminio, recubierta
Material de la junta rascadora del vástago
TPE-U (PU)
Material de la tapa inferior
Fundición inyectada de aluminio, con recubrimiento
Material de las juntas estáticas
NBR
Material de los tornillos
Acero, recubierto. Acero inoxidable de alta aleación
Material del racor
Latón, niquelado. Acero inoxidable de alta aleación
Material del tirante
Acero inoxidable de alta aleación
Material del tubo
Acero inoxidable de alta aleación
Material del tubo flexible
PE
Material del vástago
Acero inoxidable de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso adicional por 10 mm de carrera
90 g
Peso básico con carrera de 0 mm
4900 g
Posición de montaje
Cualquiera
Precisión de repetición en ± %FS
1 %FS
Precisión de repetición en ± mm
0.7 mm
Presión de funcionamiento
43.5 psi ... 116 psi
Presión nominal de funcionamiento
6 bar
Principio de medición del sistema de medición de recorrido
Potenciómetro
Protección antideflagrante
Zona 1 (ATEX). Zona 2 (ATEX). Zona 21 (ATEX). Zona 22 (ATEX)
Protección contra inversión de polaridad
sí
Resistencia a vibraciones según DIN/IEC 68 parte 2-6
Controlado según grado 2
Resistencia duradera a choques según DIN/IEC 68 parte 2-82
Controlado según grado 2
Salida analógica
4-20 mA
Símbolo
992807
Símbolo KC
KC-CEM
Tamaño del actuador
100
Temperatura ambiente
-20 °C ... 80 °C
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Temperatura de almacenamiento
-20 °C ... 80 °C
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Tipo de protección contra explosión de polvo
Ex h IIIC T120 °C Db
