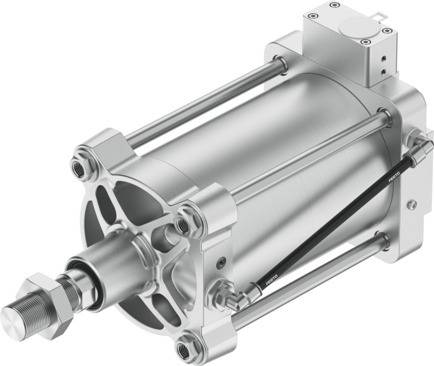

Tamaño del actuador
160
Carrera
40 mm ... 990 mm
Diámetro del émbolo
160 mm
Basado en la norma
ISO 15552
Amortiguación
Sin amortiguación
Posición de montaje
Cualquiera
Modo de funcionamiento
Doble efecto
Forma constructiva
Émbolo
Vástago
Tirante
Camisa del cilindro
Detección de posición
Con sistema de medición de recorrido integrado
Símbolo
992807
Principio de medición del sistema de medición de recorrido
Potenciómetro
Protección contra inversión de polaridad
sí
Presión de funcionamiento
43.5 psi ... 116 psi
Presión nominal de funcionamiento
6 bar
Salida analógica
4-20 mA
Margen de tensiones de servicio DC
9 V ... 30 V
Corriente de arrastre recomendada
<0.1 µA
Corriente de arrastre temporal máxima
10000 µA
Alimentación eléctrica
2 hilos
Certificación
RCM
Símbolo KC
KC-CEM
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva de protección contra explosiones de la UE (ATEX)
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según las disposiciones EX de Reino Unido
Según la normativa RoHS del Reino Unido
Protección antideflagrante
Zona 1 (ATEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 22 (ATEX)
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Tipo de protección contra explosión de polvo
Ex h IIIC T120 °C Db
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Resistencia duradera a choques según DIN/IEC 68 parte 2-82
Controlado según grado 2
Conformidad PWIS
VDMA24364-Zona III
Temperatura de almacenamiento
-20 °C ... 80 °C
Humedad relativa del aire
5 - 100 %
Condensación
Sin condensación
Grado de protección
IP65
IP67
IP69K
NEMA 4
Resistencia a vibraciones según DIN/IEC 68 parte 2-6
Controlado según grado 2
Temperatura ambiente
-20 °C ... 80 °C
Energía de impacto en las posiciones finales
1.4 J
Fuerza teórica con 6 bar, retorno
11581 N
Fuerza teórica con 6 bar, avance
12064 N
Consumo de aire en retroceso por 10 mm de carrera
1.351 l
Consumo de aire en avance por 10 mm de carrera
1.407 l
Masa móvil con carrera de 0 mm
3700 g
Aumento masa móvil por 10 mm de carrera
89 g
Peso básico con carrera de 0 mm
12800 g ... 14500 g
Peso adicional por 10 mm de carrera
200 g
Histéresis
0.4 mm
Linealidad independiente
±0,05 %
Precisión de repetición en ± %FS
1 %FS
Precisión de repetición en ± mm
0.7 mm
Conexión eléctrica
2 pines
3 pines
4 pines
5 pines
Codificación A
Racor de cables M16x1,5
M12x1
Conector recto/borne atornillado
Conector recto
con accesorio específico
Conexión neumática
G3/8
G1/2
Para tubo flexible con diámetro exterior 8 mm
con accesorio específico
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la culata posterior
Aleación de forja de aluminio, recubierta
Material de la tapa inferior
Fundición inyectada de aluminio, con recubrimiento
Material de la conexión eléctrica
Latón, niquelado
Acero inoxidable de alta aleación
Material del vástago
Acero inoxidable de alta aleación
Material de la junta rascadora del vástago
NBR
Material del tubo
Acero inoxidable de alta aleación
Material del tubo flexible
PE
Material de los tornillos
Acero, recubierto
Acero inoxidable de alta aleación
Material de las juntas estáticas
NBR
Material del racor
Latón, niquelado
Acero inoxidable de alta aleación
Material del tirante
Acero inoxidable de alta aleación
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
