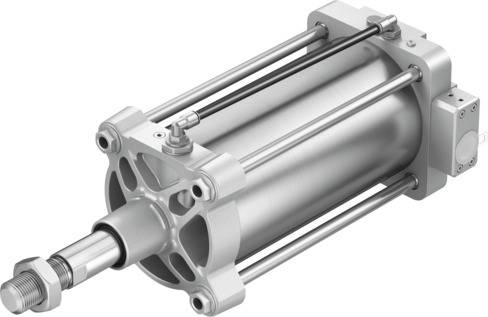

Amortiguación
Sin amortiguación
Aumento masa móvil por 10 mm de carrera
89 g
Basado en la norma
ISO 15552
Carrera
40 mm ... 990 mm
Categoría ATEX para gas
II 3G
Categoría ATEX para polvo
II 3D
Certificación
RCM
Certificación de protección contra explosión fuera de la UE
EPL Dc (GB). EPL Gc (GB)
Conexión eléctrica
5 pines. Conector recto/borne atornillado. con accesorio específico
Conexión neumática
Para tubo flexible con diámetro exterior 8 mm. Para tubo flexible con diámetro exterior 10 mm. con accesorio específico
Conformidad PWIS
VDMA24364-Zona III
Consumo de aire en avance por 10 mm de carrera
1.407 l
Consumo de aire en retroceso por 10 mm de carrera
1.351 l
Consumo de corriente máx.
220 mA
Detección de posición
Con sistema de medición de recorrido integrado
Diámetro del émbolo
160 mm
Entrada de valor nominal
4 mA ... 20 mA
Forma constructiva
Émbolo. Vástago. Tirante. Camisa del cilindro
Fuerza teórica con 6 bar, avance
12064 N
Fuerza teórica con 6 bar, retorno
11581 N
Grado de protección
IP65. IP67. IP69K. NEMA 4
Histéresis en ± %FS
1 %FS
Humedad relativa del aire
5 - 100 %. Condensación
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE. Según la Directiva de protección contra explosiones de la UE (ATEX). Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según las disposiciones EX de Reino Unido. Según la normativa RoHS del Reino Unido
Margen de tensiones de servicio DC
21.6 V ... 26.4 V
Masa móvil con carrera de 0 mm
3700 g
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de la culata posterior
Aleación de forja de aluminio, recubierta
Material de la junta rascadora del vástago
NBR
Material de la tapa inferior
Fundición inyectada de aluminio, con recubrimiento
Material de las juntas estáticas
NBR
Material de los tornillos
Acero, recubierto. Acero inoxidable de alta aleación
Material del tirante
Acero inoxidable de alta aleación
Material del vástago
Acero inoxidable de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso adicional por 10 mm de carrera
200 g
Peso básico con carrera de 0 mm
14330 g
Posición de montaje
Cualquiera
Precisión de posicionamiento
1,0 %FS
Precisión de repetición en ± %FS
1 %FS
Precisión en salida analógica
1 %FS
Presión de funcionamiento
43.5 psi ... 116 psi
Presión nominal de funcionamiento
87 psi
Principio de medición del sistema de medición de recorrido
Potenciómetro
Protección antideflagrante
Zona 2 (ATEX). Zona 2 (UKEX). Zona 22 (ATEX). Zona 22 (UKEX)
Protección contra inversión de polaridad
Conexión de inicialización. Para tensión de funcionamiento. Para valor de consigna
Resistencia a vibraciones según DIN/IEC 68 parte 2-6
Controlado según grado 2
Resistencia duradera a choques según DIN/IEC 68 parte 2-82
Controlado según grado 2
Salida analógica
4-20 mA
Símbolo
992806
Símbolo KC
KC-CEM
Tamaño de la zona muerta
1 %FS
Tamaño del actuador
160
Temperatura ambiente
-5 °C ... 50 °C
Temperatura ambiente Ex
-5°C <= Ta <= +50°C
Temperatura de almacenamiento
-5 °C ... 50 °C
Temperatura del medio
-5 °C ... 40 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de protección contra explosión de gas
Ex ec IIC T4 X Gc
Tipo de protección contra explosión de polvo
Ex tc IIIC T120 °C X Dc
