Alcance
0 mm ... 2000 mm
Caída de tensión
0 V ... 1.5 V
Certificación
RCM
c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conexión eléctrica 1, cantidad de contactos/hilos
3
Conexión eléctrica 1, distribución de conexiones
00991155
Conexión eléctrica 1, técnica de conexión
M8x1, codificación A según EN 61076-2-104
Conexión eléctrica 1, tipo de conexión
Cable con conector
Conexión eléctrica 1, tipo de fijación
Fijación por tornillo con SW9
Conforme a la norma
EN 60947-5-2
Conformidad PWIS
VDMA24364-Zona III
Corriente de salida máx.
50 mA
Corriente sin carga
11 mA
Forma constructiva
Construcción por bloques
Frecuencia de conmutación máx.
800 Hz
Función del elemento de conmutación
PNP, conmutación por oscuridad
NPN, conmutación en fase con luz
Grado de ensuciamiento
3
Grado de protección
IP65
IP67
Indicación de dispuesto para el funcionamiento
Diodo emisor de luz verde
Indicación de reserva de funcionamiento
LED intermitente amarillo
Indicación del estado de conmutación
Diodo emisor de luz amarillo
Longitud del cable
0.15 m
Mancha luminosa máxima
150 mm a 2000 mm
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Margen de tensiones de servicio DC
10 V ... 30 V
Material de la cubierta aislante del cable
TPE-U(PUR)
Material de los contactos crimp
Latón, dorado
Material del cuerpo
PC
TPE-U (PU)
Método de detección

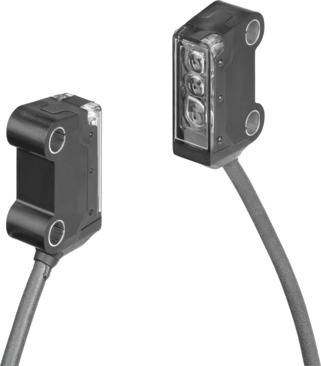

Barrera de luz unidireccional
Emisor
Receptor
Nota sobre el material
Conformidad con la Directiva RoHS
Ondulación residual
10%
Organismo que expide el certificado
UL E232949
Par de apriete
0.5 Nm
Peso del producto
20 g
Posición de montaje
Cualquiera
Principio de medición
Optoelectrónico
Propiedades del cable
Estándar
Protección contra inversión de polaridad
Para todas las conexiones eléctricas
Resistencia a cortocircuitos
Pulsante
Resistencia a los picos de tensión
1 kV
Salida
Ciclo invertido
Símbolo
00995974
Temperatura ambiente
-25 °C ... 60 °C
Tensión de aislamiento
500 V
Tipo de fijación
Con taladro pasante
Tipo de luz
Rojo
Diodo emisor de luz
