Anchura
18 mm. 26 mm
Aptitud para vacío
sí
Cantidad máx. de posiciones de válvula
16
Caudal nominal normal máximo
550 l/min con 18 mm. 1100 l/min con 26 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión neumática de utilización
G1/8. G1/4. G3/8. G1/2. QS-8. QS-10. QS-12. QS-16
Conformidad PWIS
VDMA24364-B2-L
Control eléctrico
Conexión individual

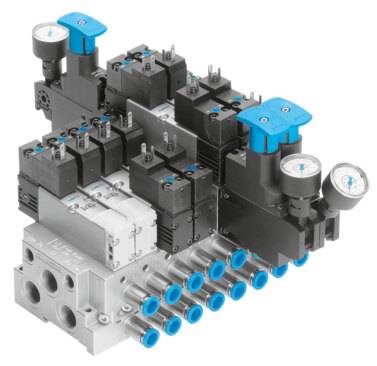

Estructura del terminal de válvulas
Modular, tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
-1,5
Forma constructiva
Corredera del émbolo
Función de escape
mediante placa de estrangulación
Función de la válvula
2x3/2 válvulas monoestables, normalmente cerradas. 2x3/2 abiertas monoestables. 2x3/2 monoestable abierta/cerrada. Biestable de 5/2 vías. 5/2 biestable dominante. Monoestable de 5/2 vías. 5/3 vías a presión. 5/3 a descarga. 5/3 normalmente cerrada
Grado de protección
IP65. NEMA 4
Humedad relativa del aire
0 - 90 %
Material de las juntas
HNBR. NBR
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número máx. de zonas de presión
3
Presión de control MPa
0.3 MPa ... 1 MPa
Presión de funcionamiento
-0.9 bar ... 16 bar
Presión de mando
3 bar ... 10 bar
Tamaño de válvula
26 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Temperatura del medio
-5 °C ... 50 °C
Tipo de accionamiento
Eléctrico
Tipo de terminal de válvulas
16
