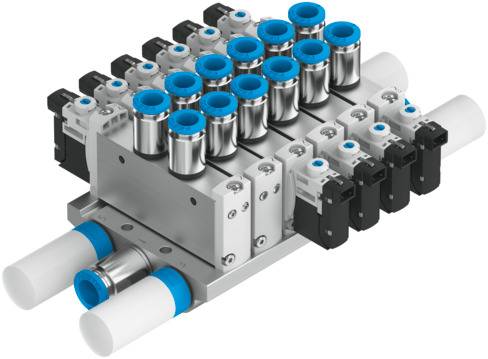

Alimentación del aire de pilotaje
Externo
Interno
Cantidad máx. de posiciones de válvula
16
Caudal nominal normal máximo
380 l/min con 10 mm
780 l/min con 14 mm
1380 l/min con 18 mm
Certificación
RCM
c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión neumática de utilización
M3
M5
M7
G1/8
G1/4
QS-3
QS-4
QS-6
QS-8
QS-10
QS-5/32
QS-1/8
QS-3/16
QS-1/4
QS-5/16
QS-3/8
Conformidad PWIS
VDMA24364-B2-L
Control eléctrico
Conexión individual
Estructura del terminal de válvulas
Patrón fijo
Fluctuaciones de tensión admisibles
+/- 10 %
Forma constructiva
Corredera del émbolo
Función de escape
Estrangulable
Función de la válvula
2x3/2 válvulas monoestables, normalmente cerradas
2x3/2 abiertas monoestables
2x3/2 monoestable abierta/cerrada
Biestable de 5/2 vías
Monoestable de 5/2 vías
5/3 vías a presión
5/3 a descarga
5/3 normalmente cerrada
Grado de protección
IP40
IP65
Indicación del estado de señal
LED
Limitación de la temperatura ambiente y de los medios
-5-50 °C
Sin reducción de la corriente de reposo
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Material de las juntas
HNBR
NBR
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número máx. de zonas de presión
9
Presión de control MPa
0.15 MPa ... 0.8 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
1.5 bar ... 8 bar
Presión de mando
1.5 bar ... 8 bar
Principio de sellado
Blando
Sistema eléctrico de E/S
No
Tamaño de válvula
14 mm
Temperatura ambiente
-5 °C ... 60 °C
Temperatura del medio
-5 °C ... 60 °C
Tipo de accionamiento
Eléctrico
Tipo de terminal de válvulas
26
