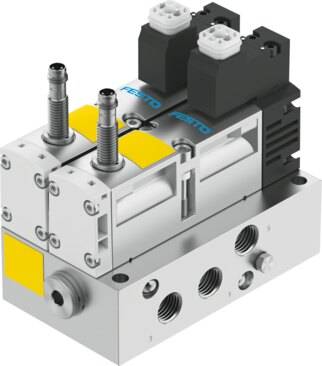

Accionamiento manual auxiliar
Ninguna
Alimentación del aire de pilotaje
Interno
Altura nominal de utilización
1000 m según VDE 0580
Anchura
65 mm
Campo de interferencias magnéticas máx.
60 mT
Caudal nominal normal (normalizado según DIN 1343)
950 l/min
Certificación
c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión de sensor
Conector. 3 pines. M8x1
Conexión del manómetro
G1/4
Conexión eléctrica
Forma C. Según EN 175301-803. Sin conductor de protección
Conexión neumática 1
G1/4
Conexión neumática 2
G1/4
Conexión neumática 3
G1/4
Conexión neumática 4
G1/4
Conexión neumática 5
G1/4
Conexión neumática de utilización
G1/4
Conforme a la norma
EN 60947-5-2
Conformidad PWIS
VDMA24364-B1/B2-L
Corriente sin carga del sensor
¤10 mA
Detección de la posición de conmutación
Posición normal con sensor
Fluctuaciones de tensión admisibles
-1,5
Forma constructiva
Corredera del émbolo
Función de escape
Estrangulable
Función de la válvula
Monoestable de 5/2 vías
Función de seguridad
Seguro contra manipulación indebida, protección contra arranque inesperado. Inversión del movimiento
Función del elemento de conmutación
Normalmente cerrado
Grado de protección
IP65. NEMA 4
Impulso de control positivo máximo con señal 0
1000 µs
Indicación del estado de señal
Con accesorios
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE. Según Directiva de máquinas de la Unión Europea
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según la normativa del Reino Unido sobre maquinaria
Margen de tensión de funcionamiento DC del sensor
10 V ... 30 V
Material de las juntas
FPM. HNBR. NBR
Material de los tornillos
Acero, galvanizado
Material del cuerpo
Fundición inyectada de aluminio. PA
Máx. impulso de prueba negativo con señal 1
800 µs
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nivel de presión acústica
85 dB(A)
Nivel de prestaciones (PL)
Seguro contra manipulación indebida, protección contra arranque involuntario/hasta categoría 4, PL e. Inversión del movimiento/hasta categoría 4, PL e
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Nota sobre la dinamización forzada
Frecuencia de conmutación mínima de 1/semana
Organismo que expide el certificado
UL MH19482
Peso del producto
1138 g
Posición de montaje
Cualquiera
Presión de control MPa
0.3 MPa ... 1 MPa
Presión de funcionamiento
0.3 MPa ... 1 MPa
Presión de mando
3 bar ... 10 bar
Principio de medición
Inductivo
Principio de sellado
Blando
Protección contra contacto directo e indirecto
PELV. Clase de protección conforme a EN60950/IEC 950
Protección contra inversión de polaridad sensor
Para todas las conexiones eléctricas
Resistencia a cortocircuitos del sensor
Pulsante
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Salida
PNP
Sensor corriente máx. de salida
200 mA
Sensor de caída de tensión
¤2 V
Sensor frecuencia máx. de conmutación
5000 Hz
Sensor indicación del estado de conmutación
Diodo emisor de luz
Sensor ondulación residual
± 10 %
Sentido de flujo
No reversible

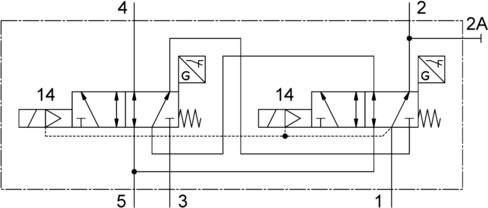

Símbolo
997332
Símbolo KC
KC-CEM
Superposición
Superposición positiva
Temperatura ambiente
-5 °C ... 50 °C
Temperatura del medio
-5 °C ... 50 °C
Tensión de alimentación
24 V DC
Tiempo de conexión
100%
Tiempo de conmutación OFF
56 ms
Tiempo de conmutación ON
22 ms
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
Tipo de fijación
Con taladro pasante
Tipo de reposición
Muelle mecánico
Valores característicos de las bobinas
24 V DC: 1,8 W
Válvula - tiempo de conmutación del sensor OFF
11 ms
Válvula - tiempo de conmutación del sensor ON
60 ms
