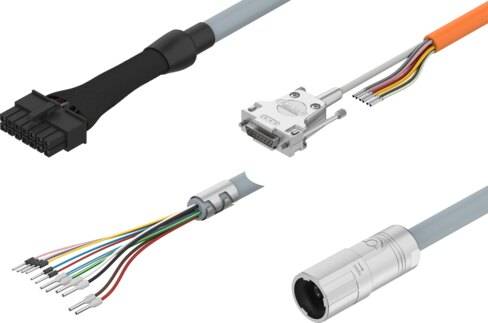

Apantallamiento
sí
Basado en la norma
EN 61984
Carga admisible de corriente a 40 °C
7.6 A ... 17.8 A
Categoría de sobretensión
I
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Color de la cubierta aislante del cable
Gris
Condiciones de prueba del cable
Condiciones de las pruebas bajo demanda
Conexión eléctrica
12 pines. 14 pines
Conexión eléctrica 1, cantidad de contactos/hilos
12
Conexión eléctrica 1, contactos/hilos ocupados
12
Conexión eléctrica 1, distribución de conexiones
00997531. 00997533
Conexión eléctrica 1, forma constructiva
Rectangular. Redondo
Conexión eléctrica 1, función
Lado del dispositivo de campo
Conexión eléctrica 1, salida del cable
Recto
Conexión eléctrica 1, técnica de conexión
Esquema de conexión L10. Esquema de conexiones L5. M17x0,75
Conexión eléctrica 1, tipo de conexión
Zócalo híbrido
Conexión eléctrica 1, tipo de fijación
Bloqueo con enclavamiento. Fijación por tornillo
Conexión eléctrica 2, cantidad de contactos/hilos
14
Conexión eléctrica 2, contactos/hilos ocupados
13
Conexión eléctrica 2, distribución de conexiones
00997532. 00997534
Conexión eléctrica 2, función
Lado de control
Conexión eléctrica 2, salida del cable
Recto
Conexión eléctrica 2, técnica de conexión
Esquema de conexión L10. Esquema de conexión L5. M17x0,75. Extremo abierto
Conexión eléctrica 2, tipo de conexión
Zócalo. Cable
Conexión eléctrica 2, tipo de fijación
Bloqueo con enclavamiento. Fijación por tornillo. Enchufado
Conformidad PWIS
VDMA24364-Zona III
Diámetro del cable
10.5 mm ... 10.8 mm
Estructura de cable
4 x 0,5 mm² + 2 x 0,5 mm² + 6 x 0,15 mm². 4 x 0,75 mm² + 2 x 0,5 mm² + 6 x 0,15 mm². 4 x 1,5 mm² + 2 x 0,5 mm² + 6 x 0,15 mm²
Grado de ensuciamiento
3
Grado de protección
IP20. IP67
Identificación del cable
Sin soporte para placas de identificación
Longitud del cable
0.5 m ... 20 m
Marcado CE (véase la declaración de conformidad)
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa RoHS del Reino Unido
Margen de tensiones de servicio DC
0 V ... 48 V
Material de la cubierta aislante
PP
Material de la cubierta aislante del cable
TPE-U(PUR)
Nota sobre el grado de protección
En estado montado
Nota sobre el material
Conformidad con la Directiva RoHS. Sin halógenos
Peso del producto
365 g ... 1880 g
Propiedades del cable
Con aptitud para cadenas de energía
Radio de flexión, tendido de cables móvil
78.75 mm ... 81 mm
Radio de flexión, tendido fijo del cable
42 mm ... 43.2 mm
Resistencia a los picos de tensión
1.5 kV
Sección nominal del cable
1.5 mm²
Temperatura ambiente
-40 °C ... 90 °C
Temperatura ambiente para tendido de cables móvil
-25 °C ... 80 °C
Terminales de cable
Funda terminal de cable. Terminal de espigas
Tolerancia del diámetro del cable
± 0,3 mm
