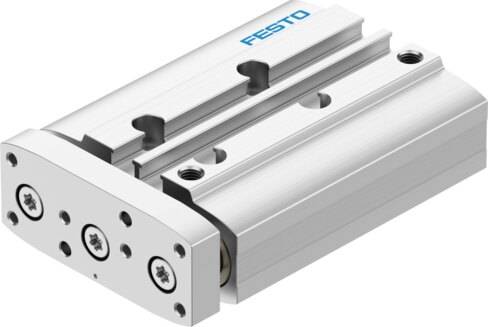

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Carga de par máxima admitida Mx en función de la carrera
2.03 Nm
Carrera
80 mm
Centro de gravedad de la masa móvil en función de la carrera
47.8 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase de sala limpia
Clase 6 según ISO 14644-1
Conexión neumática
M5
Conexiones alternativas
Véase dibujo técnico del producto
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
16 mm
Distancia del centro de gravedad de la carga útil a la placa de yugo xs
50 mm
Energía de impacto en las posiciones finales
0.15 J
Forma constructiva
Guía
Fuerza Fy estática máx.
830 N
Fuerza Fz estática máx.
830 N
Fuerza Fz máxima
778 N
Fuerza máx. Fy
778 N
Fuerza teórica con 6 bar, avance
121 N
Fuerza teórica con 6 bar, retorno
90 N
Guía
Guía de rodamiento de bolas
Masa móvil
359 g
Material de la tapa
Aleación de forja de aluminio
Material de las juntas
NBR
Material del cuerpo
Aleación de aluminio forjado
Material del vástago
Acero inoxidable de alta aleación
Máx. carga útil en función de la carrera con distancia definida xs
64 N
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Modo de funcionamiento de la unidad de accionamiento
Joch
Momento estático Mx máximo
19.09 Nm
Momento estático My máximo
11.2 Nm
Momento estático Mz máximo
11.2 Nm
Momento máximo Mz
10.5 Nm
Momento Mx máximo
17.9 Nm
Momento My máx.
10.5 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso del producto
872 g
Posición de montaje
Cualquiera
Presión de funcionamiento
2 bar ... 10 bar
Símbolo
00991737
Temperatura ambiente
-5 °C ... 60 °C
Velocidad máxima
0.8 m/s
