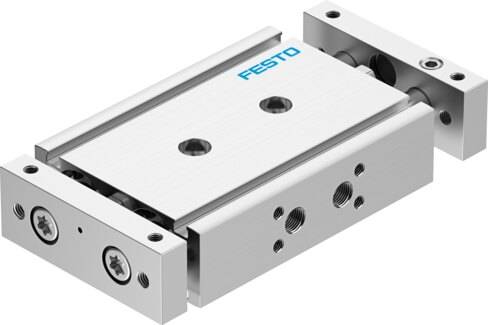

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Carga de par máxima admitida Mx en función de la carrera
1.36 Nm
Carrera
30 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase de sala limpia
Clase 6 según ISO 14644-1
Conexión neumática
M5
Conexiones alternativas
Véase dibujo técnico del producto
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
20 mm
Distancia del centro de gravedad de la carga útil a la placa de yugo xs
50 mm
Energía de impacto en las posiciones finales
0.2 J
Forma constructiva
Guía
Fuerza Fy estática máx.
354.7 N
Fuerza Fz estática máx.
354.7 N
Fuerza Fz máxima
354.7 N
Fuerza máx. Fy
354.7 N
Fuerza teórica con 6 bar, avance
188 N
Fuerza teórica con 6 bar, retorno
141 N
Guía
Guía deslizante
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Masa móvil
415 g
Material de la tapa
Aleación de forja de aluminio
Material de las juntas
NBR
Material del cuerpo
Aleación de aluminio forjado
Material del vástago
Acero inoxidable de alta aleación
Máx. carga útil en función de la carrera con distancia definida xs
27 N
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Modo de funcionamiento de la unidad de accionamiento
Joch
Momento estático Mx máximo
10.29 Nm
Momento estático My máximo
3.37 Nm
Momento estático Mz máximo
3.37 Nm
Momento máximo Mz
3.37 Nm
Momento Mx máximo
10.29 Nm
Momento My máx.
3.37 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso del producto
850 g
Posición de montaje
Cualquiera
Presión de funcionamiento
2 bar ... 10 bar
Símbolo
00991737
Temperatura ambiente
-20 °C ... 80 °C
Variantes
No pueden utilizarse metales con cobre, zinc o níquel como componente principal. Son excepciones el níquel en aceros, superficies niqueladas químicamente, placas de circuitos impresos, cables, conectores eléctricos y bobinas.
Velocidad máxima
0.8 m/s
