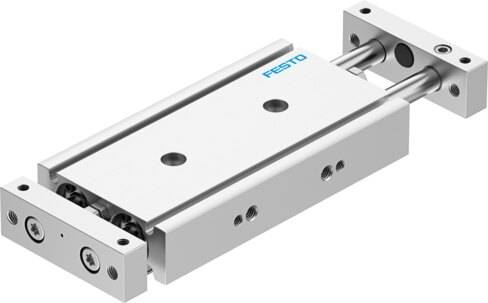

Distancia del centro de gravedad de la carga útil a la placa de yugo xs
50 mm
Carrera
20 mm
Diámetro del émbolo
25 mm
Modo de funcionamiento de la unidad de accionamiento
Joch
Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Posición de montaje
Cualquiera
Guía
Guía deslizante
Forma constructiva
Guía
Detección de posición
Para sensor de proximidad
Símbolo
00991737
Variantes
No pueden utilizarse metales con cobre, zinc o níquel como componente principal. Son excepciones el níquel en aceros, superficies niqueladas químicamente, placas de circuitos impresos, cables, conectores eléctricos y bobinas.
Presión de funcionamiento
1.5 bar ... 10 bar
Velocidad máxima
0.8 m/s
Modo de funcionamiento
Doble efecto
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conformidad PWIS
VDMA24364-B1/B2-L
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Clase de sala limpia
Clase 6 según ISO 14644-1
Temperatura ambiente
-20 °C ... 80 °C
Energía de impacto en las posiciones finales
0.3 J
Fuerza máx. Fy
810.7 N
Fuerza Fy estática máx.
810.7 N
Fuerza Fz máxima
810.7 N
Fuerza Fz estática máx.
810.7 N
Momento Mx máximo
27.56 Nm
Momento estático Mx máximo
27.56 Nm
Momento My máx.
15.4 Nm
Momento estático My máximo
15.4 Nm
Momento máximo Mz
15.4 Nm
Momento estático Mz máximo
15.4 Nm
Carga de par máxima admitida Mx en función de la carrera
6.27 Nm
Máx. carga útil en función de la carrera con distancia definida xs
121 N
Fuerza teórica con 6 bar, retorno
247 N
Fuerza teórica con 6 bar, avance
295 N
Masa móvil
650 g
Peso del producto
1256 g
Conexiones alternativas
Véase dibujo técnico del producto
Conexión neumática
G1/8
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa
Aleación de forja de aluminio
Material de las juntas
NBR
Material del cuerpo
Aleación de aluminio forjado
Material del vástago
Acero inoxidable de alta aleación
