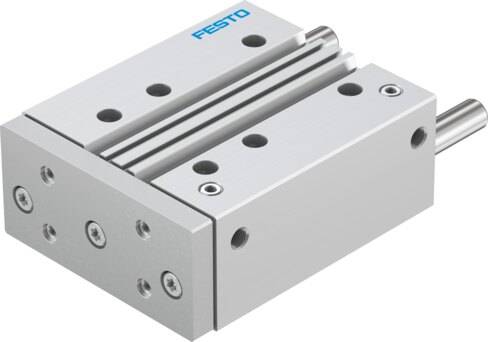

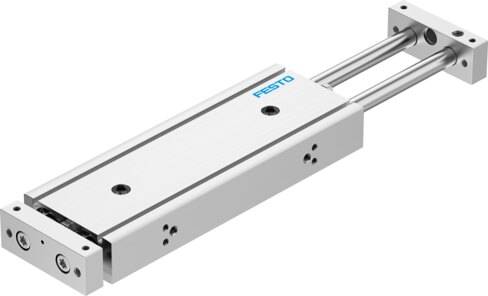

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Carga de par máxima admitida Mx en función de la carrera
17.92 Nm
Carrera
125 mm
Centro de gravedad de la masa móvil en función de la carrera
75.2 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase de sala limpia
Clase 6 según ISO 14644-1
Conexión neumática
G1/4
Conexiones alternativas
Véase dibujo técnico del producto
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
63 mm
Distancia del centro de gravedad de la carga útil a la placa de yugo xs
50 mm
Energía de impacto en las posiciones finales
1.3 J
Forma constructiva
Guía
Fuerza Fy estática máx.
1600 N
Fuerza Fz estática máx.
1600 N
Fuerza Fz máxima
1487 N
Fuerza máx. Fy
1487 N
Fuerza teórica con 6 bar, avance
1870 N
Fuerza teórica con 6 bar, retorno
1750 N
Guía
Guía de rodamiento de bolas
Masa móvil
3146 g
Material de la tapa
Aleación de forja de aluminio
Material de las juntas
NBR
Material del cuerpo
Aleación de aluminio forjado
Material del vástago
Acero inoxidable de alta aleación
Máx. carga útil en función de la carrera con distancia definida xs
238 N
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Modo de funcionamiento de la unidad de accionamiento
Joch
Momento estático Mx máximo
100 Nm
Momento estático My máximo
67.2 Nm
Momento estático Mz máximo
67.2 Nm
Momento máximo Mz
62.46 Nm
Momento Mx máximo
92.97 Nm
Momento My máx.
62.46 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso del producto
7279 g
Posición de montaje
Cualquiera
Presión de funcionamiento
1 bar ... 10 bar
Símbolo
00991737
Temperatura ambiente
-5 °C ... 60 °C
Velocidad máxima
0.6 m/s
