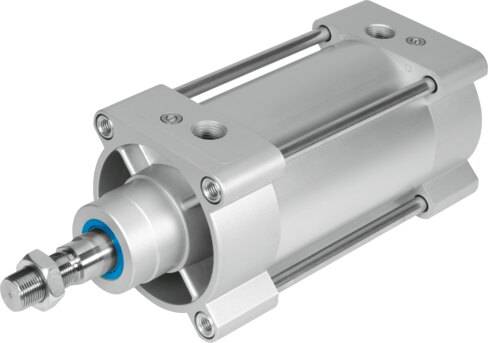

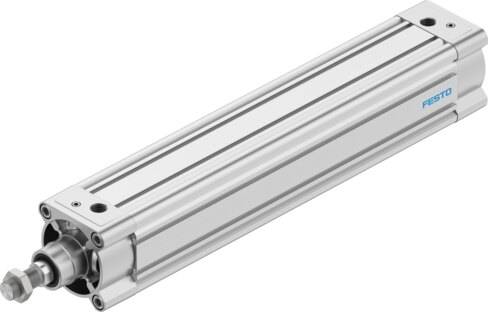

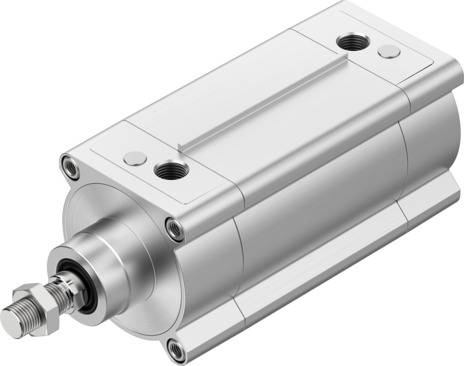

Carrera
1 mm ... 2800 mm
Diámetro del émbolo
125 mm
Rosca del vástago
M27x2
M16
Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Amortiguación neumática autorregulable de fin de recorrido
Amortiguación neumática, regulable en ambos lados
Posición de montaje
Cualquiera
Conforme a la norma
ISO 15552
Extremo del vástago
Rosca exterior
Rosca interior
Forma constructiva
Émbolo
Vástago
Camisa perfilada
Detección de posición
Para sensor de proximidad
Símbolo
00991217
00991218
00991235
00991237
00992970
00992971
Variantes
Prolongación de la rosca exterior del vástago
Vástago con rosca interior
Vástago prolongado
Vástago doble
Ranuras para sensores en 3 lados del perfil
Vástago simple
Presión de funcionamiento
0.2 bar ... 10 bar
Modo de funcionamiento
Doble efecto
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conformidad PWIS
VDMA24364-C1-L
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Temperatura ambiente
-20 °C ... 80 °C
Energía de impacto en las posiciones finales
3.3 J
Longitud de amortiguación
45 mm
Fuerza teórica con 6 bar, retorno
6881 N
Fuerza teórica con 6 bar, avance
7363 N
Peso adicional por prolongación del vástago de 10 mm
63 g
Peso adicional por prolongación de la rosca del vástago de 10 mm
41 g
Tipo de fijación
Con rosca interior
Con accesorios
Conexión neumática
G1/2
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa
Fundición inyectada de aluminio, con recubrimiento
Material de la junta del émbolo
TPE-U (PU)
Material del émbolo
Aleación de forja de aluminio
Material del vástago
Acero de alta aleación
Material de la junta rascadora del vástago
TPE-U (PU)
Material de la junta de tope
TPE-U (PU)
Material del émbolo de tope
POM
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de las tuercas
Acero, niquelado químicamente
Material del cojinete
POM
Material tornillos con collar
Acero, niquelado químicamente
