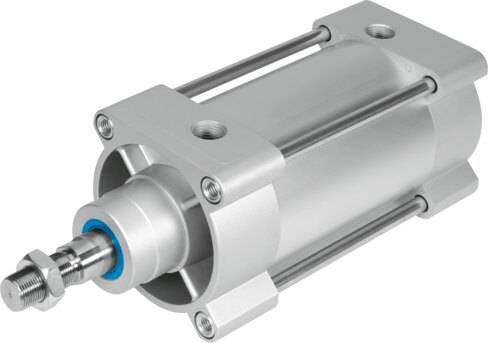

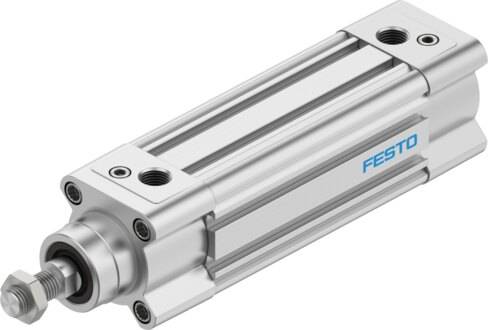

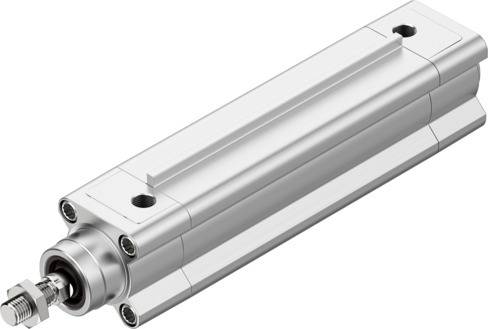

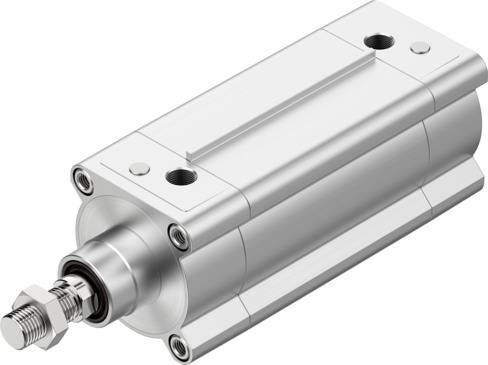

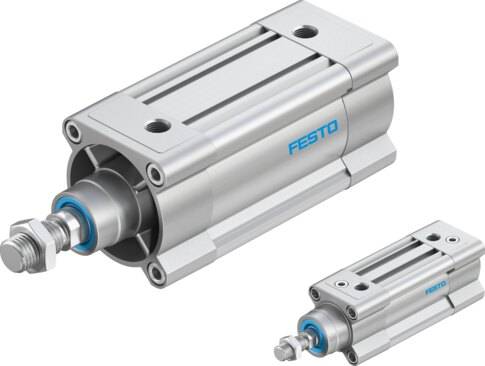

Carrera
1 mm ... 2800 mm
Diámetro del émbolo
50 mm
Rosca del vástago
M16x1,5
M10
Ángulo de giro máx. del vástago +/-
-0.45 grado ... 0.45 grado
Basado en la norma
ISO 15552
Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Amortiguación neumática autorregulable de fin de recorrido
Amortiguación neumática, regulable en ambos lados
Posición de montaje
Cualquiera
Conforme a la norma
ISO 15552
Extremo del vástago
Rosca exterior
Rosca interior
Forma constructiva
Émbolo
Vástago
Camisa perfilada
Detección de posición
Para sensor de proximidad
Símbolo
00991217
00991218
00991235
00991237
00991257
00991258
00991907
00991910
00992970
00992971
Variantes
Prolongación de la rosca exterior del vástago
Vástago con rosca interior
Vástago prolongado
Baja fricción para aplicaciones de equilibrado
Rascador metálico
Con protección torsional
Movimiento lento constante
Baja fricción
Vástago doble
Juntas termorresistentes hasta máx. 120 °C
Ranuras para sensores en 3 lados del perfil
Margen de temperatura 0 a + 150 °C
Margen de temperatura -40 a + 80 °C
Vástago simple
Modo de funcionamiento de la unidad de sujeción
En retroceso
En avance
Estático
Pérdida mediante aire comprimido
Sujeción por fricción mediante la fuerza del muelle
Fuerza de sujeción estática de la unidad de sujeción
1400 N
Juego axial unidad de sujeción
0.8 mm
Presión de liberación, unidad de bloqueo
0.3 MPa
Presión de liberación unidad de sujeción
3 bar
Modo de funcionamiento del bloqueo de la posición final
Bloqueo con enganche mecánico mediante cilindro de tope
Pérdida mediante aire comprimido
Fuerza de sujeción estática bloqueo de la posición final
2000 N
Juego axial del bloqueo de la posición final
1.3 mm
Presión de desbloqueo
≥1.5 bar
Presión de bloqueo
≤0.5 bar
Presión de funcionamiento
0.1 bar ... 12 bar
Modo de funcionamiento
Doble efecto
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Protección antideflagrante
Zona 1 (ATEX)
Zona 1 (UKEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 21 (UKEX)
Zona 22 (ATEX)
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Tipo de protección contra explosión de polvo
Ex h IIIC T120 °C Db
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Certificación de protección contra explosión fuera de la UE
EPL Db (GB)
EPL Gb (GB)
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
3 - riesgo de corrosión alto
Conformidad PWIS
VDMA24364-B1/B2-L
VDMA24364-Zona III
Temperatura ambiente
-40 °C ... 150 °C
Energía de impacto en las posiciones finales
0.3 J ... 1 J
Longitud de amortiguación
0 mm ... 22 mm
Momento de giro máximo del antigiro
1.5 Nm
Fuerza teórica con 6 bar, retorno
990 N
Fuerza teórica con 6 bar, avance
990 N ... 1178 N
Peso adicional por prolongación del vástago de 10 mm
25 g
Peso adicional por prolongación de la rosca del vástago de 10 mm
14 g
Tipo de fijación
Con rosca interior
Con accesorios
Conexión neumática
G1/4
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa
Fundición inyectada de aluminio, con recubrimiento
Material del muelle
Acero para muelles
Acero inoxidable de alta aleación
Material del cuerpo de la unidad de sujeción
Aleación forjada de aluminio anodizado
Material del cuerpo del bloqueo de la posición final
Aleación forjada de aluminio, anodizado
Material de la junta del émbolo
FPM
HNBR
TPE-U (PU)
Material de las mordazas de la unidad de bloqueo
Latón
Material del émbolo de la unidad de sujeción
POM
Material del émbolo del bloqueo de la posición final
Acero, templado
Material del émbolo
Aleación de forja de aluminio
Material del vástago
Acero inoxidable de alta aleación, cromado duro
Acero de alta aleación
Acero inoxidable de alta aleación
Material de la junta rascadora del vástago
FPM
HNBR
PE
TPE-U (PU)
Material de la junta de tope
FPM
TPE-U (PU)
Material del émbolo de tope
Aluminio
POM
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de las tuercas
Acero, galvanizado
Material de la junta rascadora
Latón
Reforzado con PTFE
TPE-E
Material del cojinete
Bronce
Compuesto de polímero y metal
POM
Material tornillos con collar
Acero galvanizado
Material del fuelle
NBR
PA
