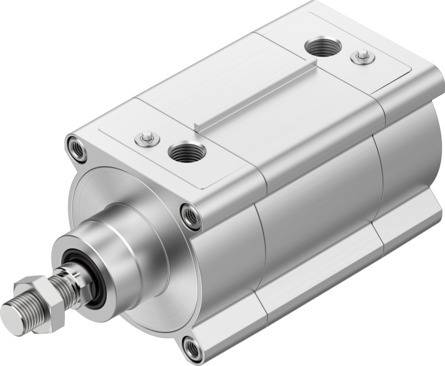

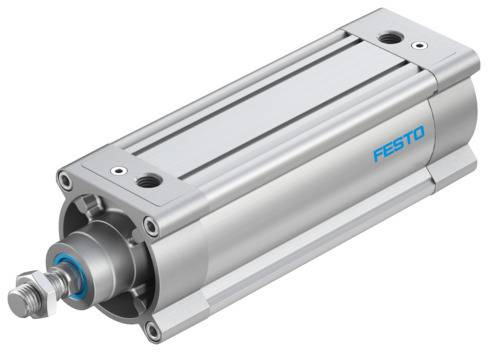

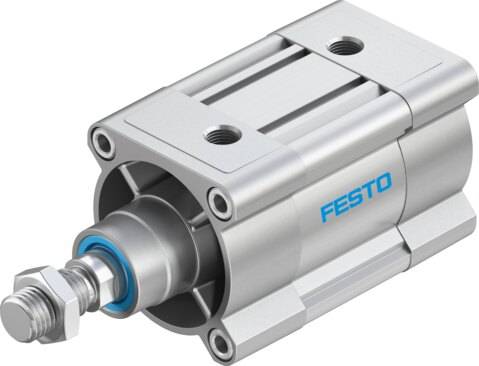

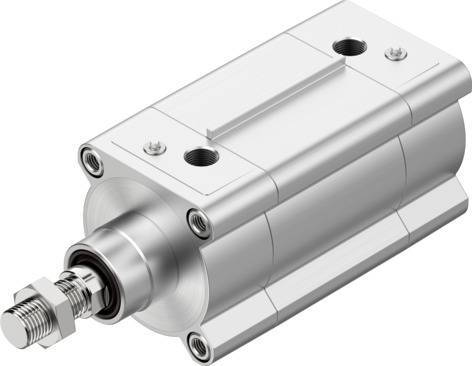

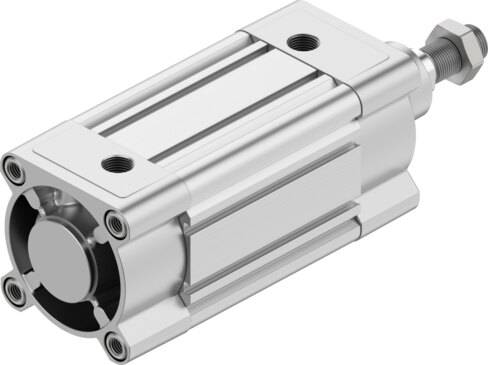

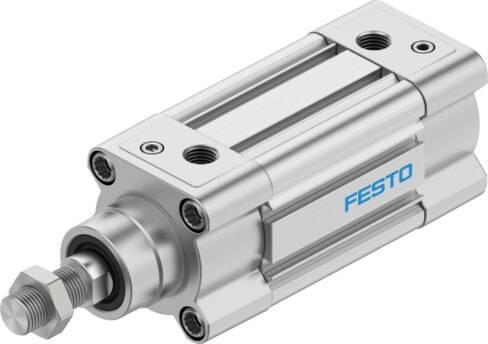

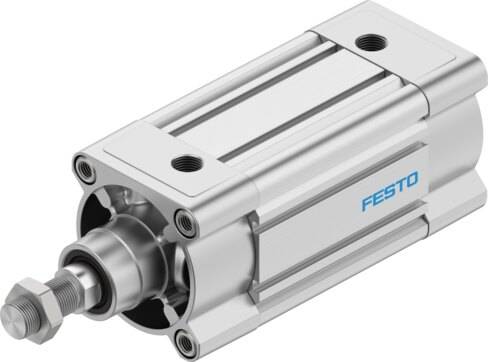

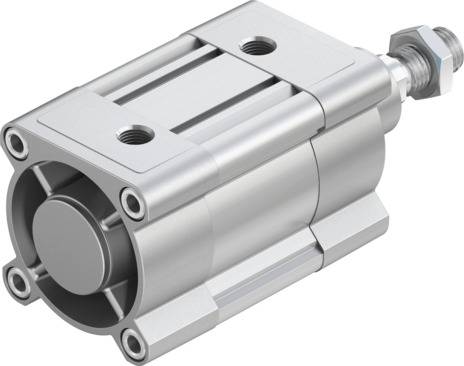

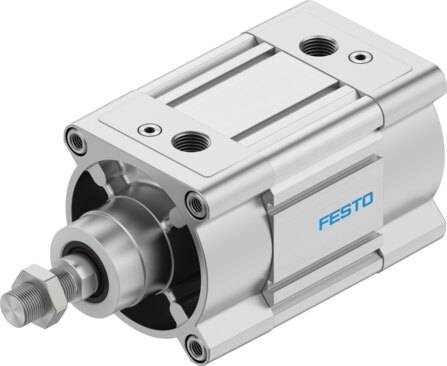

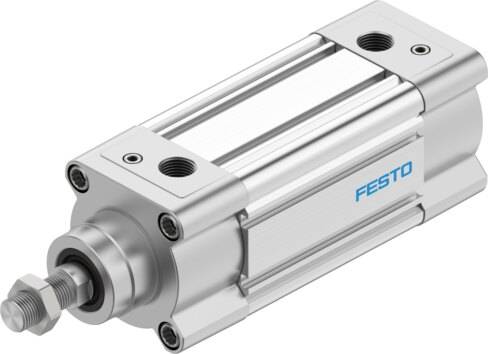

Carrera
1 mm ... 2800 mm
Diámetro del émbolo
125 mm
Rosca del vástago
M27x2
M16
Basado en la norma
ISO 15552
Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Amortiguación neumática autorregulable de fin de recorrido
Amortiguación neumática, regulable en ambos lados
Posición de montaje
Cualquiera
Conforme a la norma
ISO 15552

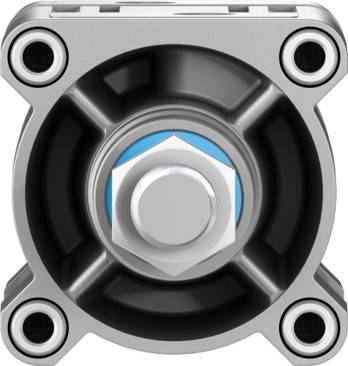

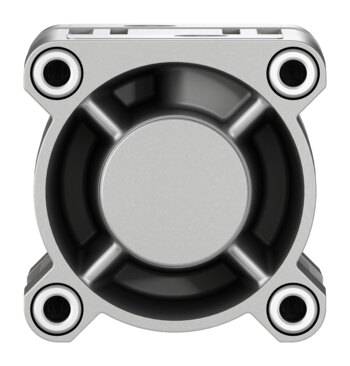

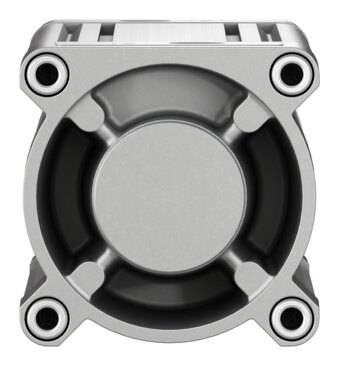

Extremo del vástago
Rosca exterior
Rosca interior
Forma constructiva
Émbolo
Vástago
Camisa perfilada
Detección de posición
Para sensor de proximidad
Símbolo
00991217
00991218
00991235
00991237
00992970
00992971
Variantes
Prolongación de la rosca exterior del vástago
Vástago con rosca interior
Vástago prolongado
Movimiento lento constante
Vástago doble
Juntas termorresistentes hasta máx. 120 °C
Margen de temperatura 0 a + 150 °C
Margen de temperatura -40 a + 80 °C
Presión de funcionamiento
0.05 bar ... 10 bar
Modo de funcionamiento
Doble efecto
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC
3 - riesgo de corrosión alto
Conformidad PWIS
VDMA24364-B2-L
VDMA24364-Zona III
Aptitud para el contacto con alimentos
Véase la información complementaria sobre el material
Temperatura ambiente
-40 °C ... 150 °C
Energía de impacto en las posiciones finales
1.65 J ... 3.3 J
Longitud de amortiguación
44 mm ... 45 mm
Fuerza teórica con 6 bar, retorno
6881 N
Fuerza teórica con 6 bar, avance
6681 N ... 7363 N
Peso adicional por prolongación del vástago de 10 mm
63 g
Peso adicional por prolongación de la rosca del vástago de 10 mm
41 g
Tipo de fijación
Con rosca interior
Con accesorios
Conexión neumática
G1/2
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa
Fundición inyectada de aluminio, con recubrimiento
Material de la junta del émbolo
FPM
TPE-U (PU)
Material del émbolo
Aleación de forja de aluminio
Material del vástago
Acero inoxidable de alta aleación, cromado duro
Acero inoxidable de alta aleación
Material de la junta rascadora del vástago
FPM
PE
TPE-U (PU)
Material de la junta de tope
FPM
TPE-U (PU)
Material del émbolo de tope
Aluminio
POM
Material de la camisa del cilindro
Aleación forjada de aluminio anodizado
Material de las tuercas
Acero inoxidable de alta aleación
Material de la junta rascadora
Reforzado con PTFE
Material del cojinete
Bronce
Material tornillos con collar
Acero galvanizado
