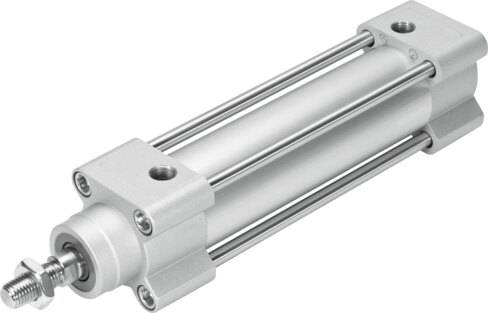

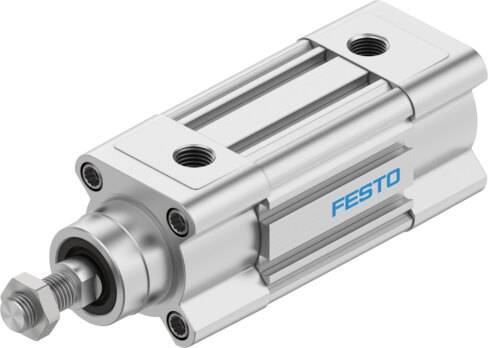

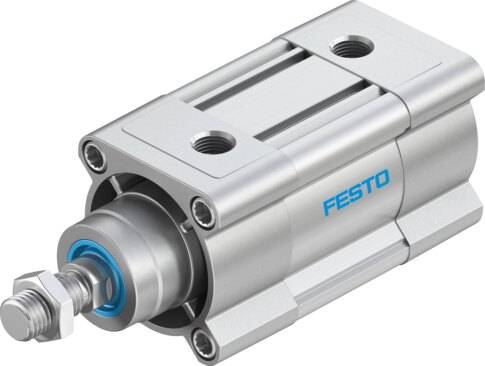

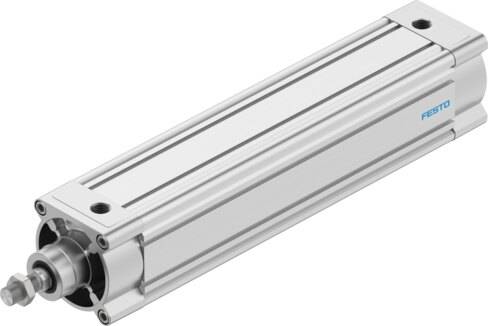

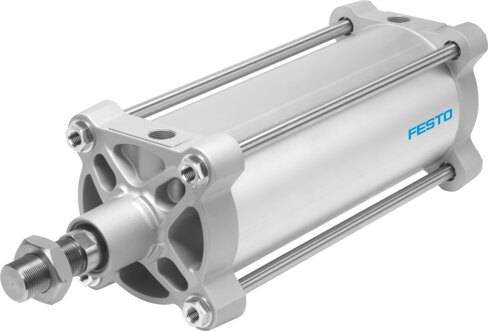

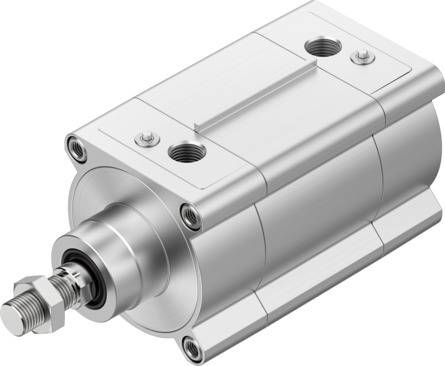

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Amortiguación neumática, regulable en ambos lados
Basado en la norma
ISO 15552
Carrera
1 mm ... 2250 mm
Categoría ATEX para gas
II 2G
Categoría ATEX para polvo
II 2D
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
3 - riesgo de corrosión alto
Conforme a la norma
ISO 15552
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad

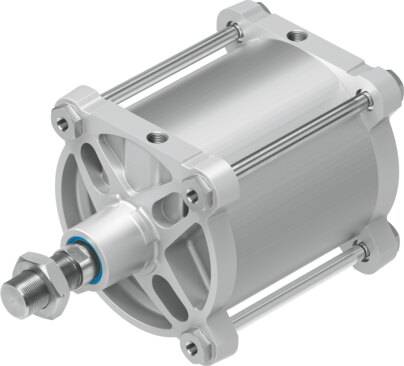

Diámetro del émbolo
320 mm
Energía de impacto en las posiciones finales
6 J ... 12.6 J
Extremo del vástago
Rosca exterior
Rosca interior
Forma constructiva
Émbolo
Vástago
Tirante
Camisa del cilindro
Fuerza teórica con 6 bar, avance
46385 N ... 48255 N
Fuerza teórica con 6 bar, retorno
46385 N
Longitud de amortiguación
65 mm
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de la fijación basculante
Acero, galvanizado
Material de la junta de tope
FPM
TPE-U (PU)
Material de la junta del émbolo
FPM
NBR
Material de la junta rascadora del vástago
FPM
NBR
Material de la tapa
Fundición de aluminio, recubierta
Material de la tuerca con collar
Acero, galvanizado
Acero inoxidable de alta aleación
Material de las tuercas
Acero, galvanizado
Acero inoxidable de alta aleación
Material del cojinete
Bronce
Compuesto de polímero y metal
Material del émbolo
Fundición de aluminio
Material del émbolo de tope
Aleación de forja de aluminio
POM
Material del espárrago
Acero de alta aleación
Acero inoxidable de alta aleación
Material del tirante
Acero de alta aleación
Acero inoxidable de alta aleación
Material del vástago
Acero de alta aleación
Acero inoxidable de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Posición de montaje
Cualquiera
Presión de funcionamiento
0.6 bar ... 10 bar
Protección antideflagrante
Zona 1 (ATEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 22 (ATEX)
Rosca del vástago
M48x2
M48
M42x2
M36x2
M36
M30x2
M27x2
M27
Símbolo
00991217
00991218
00991235
00991237
Temperatura ambiente
-20 °C ... 120 °C
Temperatura ambiente Ex
-20°C <= Ta <= +60°C
Tipo de protección contra explosión de gas
c T4
Tipo de protección contra explosión de polvo
c T120 °C
Variantes
Prolongación de la rosca exterior del vástago
Vástago con rosca interior
Rosca especial en el vástago
Vástago prolongado
Alto nivel de protección contra la corrosión
Vástago doble
Juntas termorresistentes hasta máx. 120 °C
Posición de la fijación basculante atornillada
Espárrago del lado de la culata posterior
Espárrago en ambos lados
Espárrago en la culata delantera
Longitud del espárrago variable
Rosca exterior corta del vástago
Vástago simple
Para sensor de proximidad
