Amortiguación
Amortiguación neumática, regulable en ambos lados
Aumento masa móvil por 10 mm de carrera
249 g
Carrera
1 mm ... 2250 mm
Carrera de amortiguación en avance
65 mm
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión neumática
G1
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
320 mm
Extremo del vástago
Rosca exterior
Forma constructiva
Émbolo
Vástago

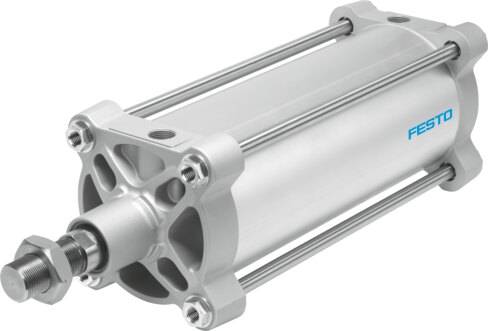

Tirante
Camisa del cilindro
Fuerza teórica con 6 bar, avance
48255 N
Fuerza teórica con 6 bar, retorno
46385 N
Longitud de amortiguación
65 mm
Longitud de amortiguación retráctil
65 mm
Masa móvil con carrera de 0 mm
16912 g
Material de la camisa del cilindro
Aleación forjada de aluminio, superficie pulida y anodizada
Material de la junta de tope
TPE-U (PU)
Material de la junta del émbolo
NBR
Material de la junta rascadora del vástago
NBR
Material de la tapa
Fundición de aluminio, recubierta
Material de la tuerca con collar
Acero, galvanizado
Material de las tuercas
Acero, galvanizado
Material del cojinete
Compuesto de polímero y metal
Material del émbolo
Fundición de aluminio
Material del émbolo de tope
POM
Material del tirante
Acero de alta aleación
Material del vástago
Acero de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso adicional por 10 mm de carrera
623 g
Peso básico con carrera de 0 mm
50231 g
Posición de montaje
Cualquiera
Presión de funcionamiento
0.6 bar ... 10 bar
Rosca del vástago
M48x2
Símbolo
00991235
Temperatura ambiente
-20 °C ... 80 °C
Tipo de fijación
Con rosca interior
Con accesorios
Variantes
Vástago simple
