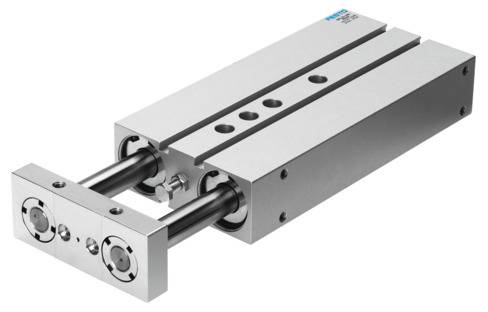

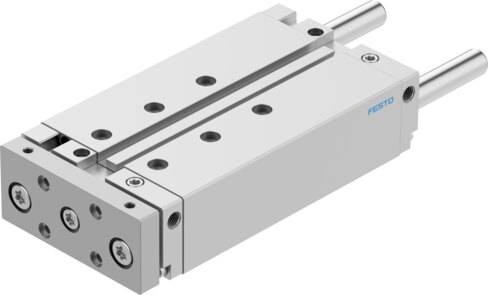

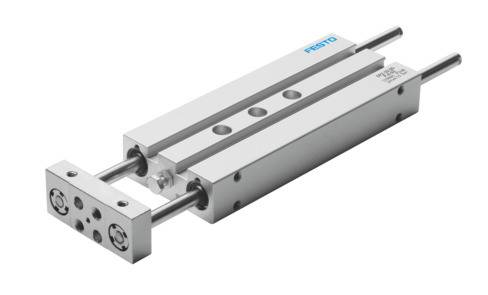

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Carga de par máxima admitida Mx en función de la carrera
0.47 Nm
Carrera
80 mm
Centro de gravedad de la masa móvil en función de la carrera
57.4 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión neumática
M5
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
12 mm
Distancia del centro de gravedad de la carga útil a la placa de yugo xs
50 mm
Energía de impacto en las posiciones finales
0.07 J
Forma constructiva
Guía
Fuerza Fy estática máx.
187 N
Fuerza Fz estática máx.
187 N
Fuerza Fz máxima
187 N
Fuerza máx. Fy
187 N
Fuerza teórica con 6 bar, avance
68 N
Fuerza teórica con 6 bar, retorno
51 N
Guía
Guía deslizante
Holgura torsional
0.065 grado
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Masa móvil
200 g
Material de la barra de guía
Acero de alta aleación
Material de la placa final
Aleación forjada de aluminio anodizado
Material de la tapa
Aleación de forja de aluminio
Material de las juntas
NBR
Material de las juntas dinámicas
TPE-U (PU)
Material del cuerpo
Aleación forjada de aluminio anodizado
Material del vástago
Acero de alta aleación
Máx. carga útil en función de la carrera con distancia definida xs
17.9 N
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Modo de funcionamiento de la unidad de accionamiento
Joch
Momento estático Mx máximo
3.55 Nm
Momento estático My máximo
3.32 Nm
Momento estático Mz máximo
3.32 Nm
Momento máximo Mz
3.32 Nm
Momento Mx máximo
3.55 Nm
Momento My máx.
3.32 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso básico con carrera de 0 mm
239.1 g
Peso del producto
439.1 g
Posición de montaje
Cualquiera
Presión de funcionamiento
2 bar ... 10 bar
Seguridad torsional/guía
Barra de guía con yugo
Símbolo
00991737
Temperatura ambiente
-10 °C ... 60 °C
Velocidad máxima
0.8 m/s
