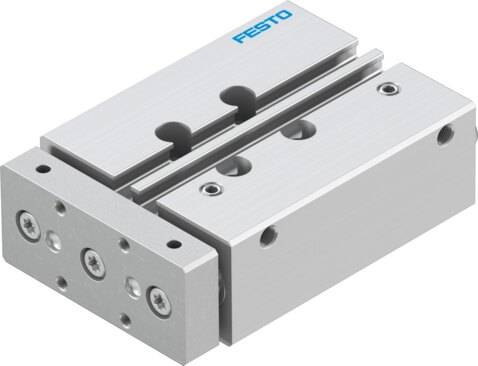

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Carga de par máxima admitida Mx en función de la carrera
9.92 Nm
Carrera
20 mm
Centro de gravedad de la masa móvil en función de la carrera
28 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión neumática
G1/8
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Diámetro del émbolo
32 mm
Distancia del centro de gravedad de la carga útil a la placa de yugo xs
50 mm
Energía de impacto en las posiciones finales
0.4 J
Forma constructiva
Guía
Fuerza Fy estática máx.
989.7 N
Fuerza Fz estática máx.
989.7 N
Fuerza Fz máxima
989.7 N
Fuerza máx. Fy
989.7 N
Fuerza teórica con 6 bar, avance
482 N
Fuerza teórica con 6 bar, retorno
415 N
Guía
Guía deslizante
Holgura torsional
0.045 grado
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Masa móvil
395.7 g
Material de la barra de guía
Acero de alta aleación
Material de la placa final
Aleación forjada de aluminio anodizado
Material de la tapa
Aleación de forja de aluminio
Material de las juntas
NBR
Material de las juntas dinámicas
TPE-U (PU)
Material del cuerpo
Aleación forjada de aluminio anodizado
Material del vástago
Acero de alta aleación
Máx. carga útil en función de la carrera con distancia definida xs
158.3 N
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Modo de funcionamiento de la unidad de accionamiento
Joch
Momento estático Mx máximo
37.61 Nm
Momento estático My máximo
20.29 Nm
Momento estático Mz máximo
20.29 Nm
Momento máximo Mz
20.29 Nm
Momento Mx máximo
37.61 Nm
Momento My máx.
20.29 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Peso básico con carrera de 0 mm
322.1 g
Peso del producto
717.8 g
Posición de montaje
Cualquiera
Presión de funcionamiento
1.5 bar ... 10 bar
Seguridad torsional/guía
Barra de guía con yugo
Símbolo
00991737
Temperatura ambiente
-10 °C ... 60 °C
Velocidad máxima
0.8 m/s
