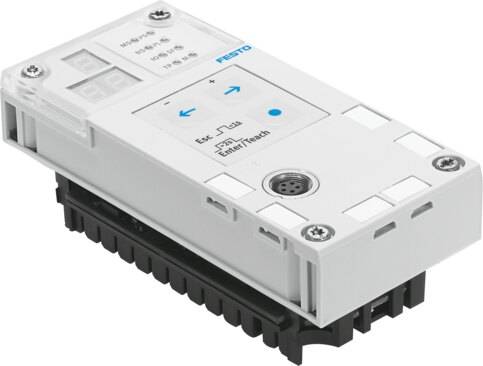

Conexión eléctrica interfaz de control
Zócalo. M9. 5 pines
Conformidad PWIS
VDMA24364-B2-L
Consumo de corriente a la tensión de funcionamiento nominal
80 mA
Corriente de carga admisible
2.5 A
Diagnosis
Diagnosis según módulos. mediante indicación local de siete segmentos
Dimensiones: ancho x largo x alto
50 mm x 107 mm x 55 mm
Ejes por ramal
1
Elementos de mando
3 teclas
Grado de protección
IP65. Según IEC 60529
Humedad relativa del aire
5 - 95 %. Sin condensación
Indicación
Visualizador digital de siete segmentos
Interfaz de control
Digital. Bus CAN con protocolo de Festo. Resistencia de terminación integrada
Longitud del cable
¤30 m
Margen de tensión de carga DC
20 V ... 30 V
Margen de tensiones de servicio DC
18 V ... 30 V
Material del cuerpo
Reforzado con PA
Número de ramales de eje
1
Número máx. de módulos
10
Peso del producto
140 g
Resistencia a vibraciones según DIN/IEC 68 parte 2-6
Controlado según grado 2
Resistencia duradera a choques según DIN/IEC 68 parte 2-29
Controlado según grado 2
Temperatura ambiente
-5 °C ... 50 °C
Tensión nominal de carga DC
24 V
Tensión nominal de funcionamiento DC
24 V
