Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
DZ
Peso neto del producto
0.0065 kg
Sistema de unidades
Sistema métrico

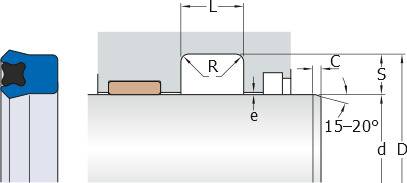

Diámetro de la ranura del soporte
40 mm
Ancho de la ranura del soporte
9.9 mm
Desviación límite inferior
-0.053 mm
Desviación límite superior
-0.02 mm
Radio de ranura
max. max.0.2 mm
Velocidad
max. max.1 m/s
Compuesto 2
Caucho de nitrilo (NBR A-8504)
Desempeño reducido límite de temperatura inferior
-55 °C
Desempeño reducido límite de temperatura superior
110 °C
Elemento adicional
Nitrile Rubber (NBR A-8504)
Elemento de sellado primario
Polyurethane (TPU U-1003)
Longitud de chaflán de entrada
min. min.6 mm
Límite de presión, máximo
40 N/mm²
Límite de temperatura de funcionamiento inferior
-50 °C
Límite de temperatura de funcionamiento superior
100 °C
Límite de temperatura extremo inferior
-60 °C
Límite de temperatura extremo superior
120 °C
Presión
max. max.400 bar
Profundidad radial
5 mm
Huelgo de extrusión a
0.45 mm
Temperatura de referencia para huelgo de extrusión
60 °C
Diámetro del vástago
30 mm
Clase de tolerancia alternativa para diámetro del vástago
h9
Clase de tolerancia para diámetro de ranura del soporte
H10
Clase de tolerancia para diámetro del vástago
f8
