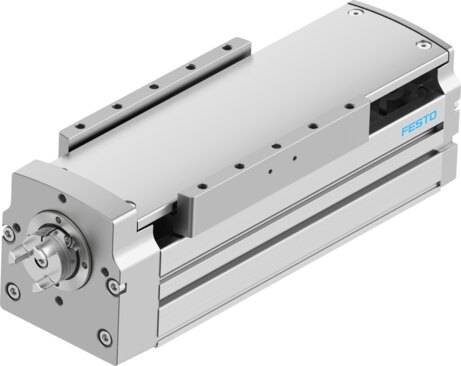

Aceleración máx.
15 m/s²
Carrera de trabajo
50 mm ... 1000 mm
Clase de sala limpia
Clase 6 según ISO 14644-1
Código de interfaz del actuador
T46
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
10 mm/rev ... 20 mm/rev
Diámetro del husillo
15 mm ... 16 mm
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance continua
810 N ... 1054 N
Fuerza de avance máx. Fx
810 N ... 1054 N
Fuerza Fz máxima
5600 N
Fuerza máx. Fy
4710 N
Fuerza radial máxima en el vástago de accionamiento
290 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
17352 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
20631 N
Grado de protección
IP20
Guía
Guía de rodamiento de bolas
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Juego de inversión
¤150 µm
Masa móvil
1628 g ... 1645 g
Material de la culata posterior
Fundición inyectada de aluminio, pintada
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Fundición inyectada de aluminio, pintada
Material de la tuerca del husillo
Acero
Material del carro
Aleación forjada de aluminio anodizado
Material del husillo
Acero
Material del perfil
Aleación forjada de aluminio anodizado
Material del raíl de guía
Acero
Momento de giro en funcionamiento sin carga, con máxima velocidad del movimiento
0.2 Nm ... 0.3 Nm
Momento de giro en funcionamiento sin carga, con mínima velocidad del movimiento
0.04 Nm ... 0.08 Nm
Momento de inercia de la masa JH por metro de carrera
0.2522 kgcm² ... 0.3453 kgcm²
Momento de inercia de la masa JL por kg de carga útil
0.0253 kgcm² ... 0.1013 kgcm²
Momento de inercia de la masa JO
0.1252 kgcm² ... 0.2291 kgcm²
Momento de inercia de la masa JW para carro adicional
0.0358 kgcm² ... 0.1435 kgcm²
Momento de inercia de torsión It
151000 mm
Momento de superficie de 2.º grado Iy
631000 mm
Momento de superficie de 2.º grado Iz
1948000 mm
Momento máximo Mz
51 Nm
Momento Mx máximo
65 Nm
Momento My máx.
51 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
239 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
188 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
188 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Paso de husillo
10 mm/rev ... 20 mm/rev
Peso adicional por 10 mm de carrera
104 g
Peso básico con carrera de 0 mm
4353 g ... 4380 g
Peso carro adicional
1416 g
Peso del producto
4865 g ... 14802 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,02 mm
Reserva de carrera
0 mm
Revoluciones máx.
3000 1/min
Símbolo
991211
Tamaño
90
Temperatura ambiente
0 °C ... 50 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo con circulación de bolas
Tipo de motor
Motor paso a paso. Servomotor
Variantes
No pueden utilizarse metales con cobre, zinc o níquel como componente principal. Son excepciones el níquel en aceros, superficies niqueladas químicamente, placas de circuitos impresos, cables, conectores eléctricos y bobinas.
Velocidad máxima
0.5 m/s ... 1 m/s
