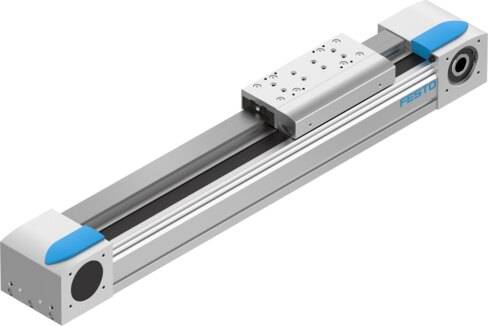

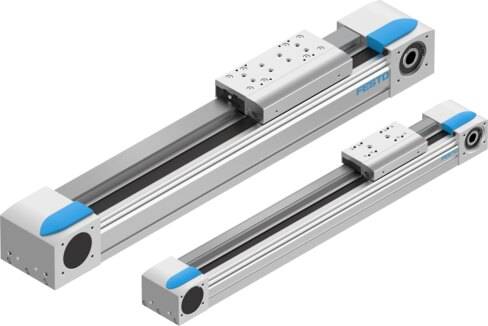

Diámetro efectivo del piñón de accionamiento
73.85 mm
Carrera de trabajo
50 mm ... 8500 mm
Tamaño
185
División de la correa dentada
8 mm
Posición de montaje
Cualquiera
Guía
Guía de rodamiento de bolas
Forma constructiva
Con correa dentada
Tipo de motor
Motor paso a paso
Servomotor
Símbolo
00991212
Principio de medición del sistema de medición de recorrido
Incremental
Aceleración máx.
50 m/s²
Velocidad máxima
5 m/s
Precisión de repetición
±0,1 mm
Tiempo de conexión
100%
Conformidad PWIS
VDMA24364-Zona III
Grado de protección
IP40
Temperatura ambiente
-10 °C ... 60 °C
Momento de superficie de 2.º grado Iy
2.34E9 mm⁴
Momento de superficie de 2.º grado Iz
2.74E9 mm⁴
Fuerza máx. Fy
15200 N
Fuerza Fz máxima
15200 N
Fuerza Fy máxima eje total
15200 N
Fuerza Fz máxima eje total
15200 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
55997 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
55997 N
Máx. resistencia de desplazamiento sin carga
110 N
Momento Mx máximo
529 Nm
Momento My máx.
1157 Nm ... 1820 Nm
Momento máximo Mz
1157 Nm ... 1820 Nm
Momento máximo Mx eje total
529 Nm
Momento máximo My eje total
1157 Nm ... 1820 Nm
Momento máximo Mz eje total
1157 Nm ... 1820 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
1949 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
4262 Nm ... 6705 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
4262 Nm ... 6705 Nm
Fuerza de avance máx. Fx
2500 N
Momento de inercia de torsión It
1.41E9 mm⁴
Momento de inercia de la masa JH por metro de carrera
7.6 kgcm²
Momento de inercia de la masa JL por kg de carga útil
13.694 kgcm²
Constante de avance
232 mm/rev
Vida útil de referencia
5000 km
Conexión neumática de la unidad de sujeción
M5
Material de la culata posterior
Aleación forjada de aluminio anodizado
Material del perfil
Aleación forjada de aluminio anodizado
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material de la guía del carro
Acero
Material del raíl de guía
Acero
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Fundición de acero
Material de la correa dentada
Policloropreno con fibra de vidrio y recubrimiento de nilón
Poliuretano con hilo de acero y revestimiento de nailon
