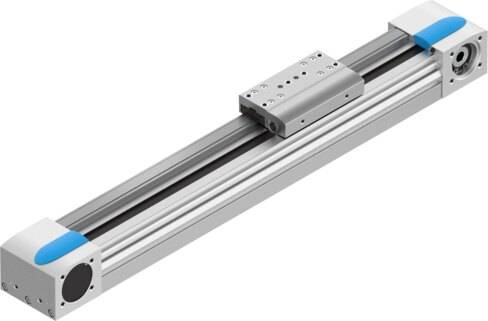

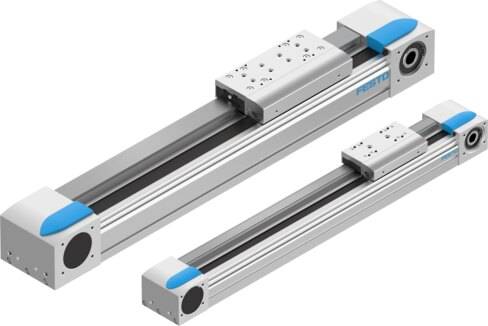

Diámetro efectivo del piñón de accionamiento
18.46 mm
Carrera de trabajo
50 mm ... 1900 mm
Tamaño
50
División de la correa dentada
2 mm
Posición de montaje
Cualquiera
Guía
Guía de rodamiento de bolas
Forma constructiva
Con correa dentada
Tipo de motor
Motor paso a paso
Servomotor
Símbolo
00991212
Aceleración máx.
50 m/s²
Velocidad máxima
3 m/s
Precisión de repetición
±0,08 mm
Tiempo de conexión
100%
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Certificación de protección contra explosión fuera de la UE
EPL Db (GB)
EPL Gb (GB)
Protección antideflagrante
Zona 1 (ATEX)
Zona 1 (UKEX)
Zona 2 (ATEX)
Zona 21 (UKEX)
Categoría ATEX para gas
II 2G
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Temperatura ambiente Ex
-10°C <= Ta <= +60°C
Conformidad PWIS
VDMA24364-Zona III
Grado de protección
IP40
Temperatura ambiente
-10 °C ... 60 °C
Momento de superficie de 2.º grado Iy
84000 mm⁴
Momento de superficie de 2.º grado Iz
114000 mm⁴
Fuerza máx. Fy
650 N
Fuerza Fz máxima
650 N
Fuerza Fy máxima eje total
650 N
Fuerza Fz máxima eje total
650 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
2395 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
2395 N
Máx. resistencia de desplazamiento sin carga
8 N
Momento Mx máximo
3.5 Nm
Momento My máx.
10 Nm
Momento máximo Mz
10 Nm
Momento máximo Mx eje total
3.5 Nm
Momento máximo My eje total
10 Nm
Momento máximo Mz eje total
10 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
13 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
37 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
37 Nm
Fuerza de avance máx. Fx
50 N
Momento de inercia de torsión It
42500 mm⁴
Momento de inercia de la masa JH por metro de carrera
0.026 kgcm²
Momento de inercia de la masa JL por kg de carga útil
0.85 kgcm²
Constante de avance
58 mm/rev
Vida útil de referencia
5000 km
Material de la culata posterior
Aleación de forja de aluminio
Anodizado
Material del perfil
Aleación de forja de aluminio
Anodizado
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa del accionamiento
Aleación de aluminio forjado
Anodizado
Material de la guía del carro
Acero
Material del raíl de guía
Acero
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material del carro
Aleación de forja de aluminio
Anodizado
Material del elemento de fijación de la correa dentada
Niquelado
Material de la correa dentada
Policloropreno o caucho nitrílico (NBR) con cordón de vidrio y revestimiento de nailon
