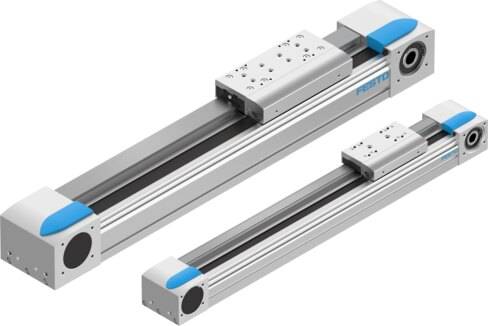

Diámetro efectivo del piñón de accionamiento
24.83 mm
Carrera de trabajo
50 mm ... 5000 mm
Tamaño
70
División de la correa dentada
3 mm
Posición de montaje
Cualquiera
Guía
Guía de rodamiento de bolas
Forma constructiva
Con correa dentada
Tipo de motor
Motor paso a paso
Servomotor
Símbolo
00991212
Principio de medición del sistema de medición de recorrido
Incremental
Aceleración máx.
50 m/s²
Velocidad máxima
5 m/s
Precisión de repetición
±0,08 mm
Tiempo de conexión
100%
Marcado CE (véase la declaración de conformidad)
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según las disposiciones EX de Reino Unido
Certificación de protección contra explosión fuera de la UE
EPL Db (GB)
EPL Gb (GB)
Protección antideflagrante
Zona 1 (ATEX)
Zona 1 (UKEX)
Zona 2 (ATEX)
Zona 21 (UKEX)
Categoría ATEX para gas
II 2G
Tipo de protección contra explosión de gas
Ex h IIC T4 Gb
Temperatura ambiente Ex
-10°C <= Ta <= +60°C
Conformidad PWIS
VDMA24364-Zona III
Grado de protección
IP40
Temperatura ambiente
-10 °C ... 60 °C
Momento de superficie de 2.º grado Iy
395000 mm⁴
Momento de superficie de 2.º grado Iz
577000 mm⁴
Fuerza máx. Fy
1850 N
Fuerza Fz máxima
1850 N
Fuerza Fy máxima eje total
1850 N
Fuerza Fz máxima eje total
1850 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
6815 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
6815 N
Máx. resistencia de desplazamiento sin carga
14.5 N
Momento Mx máximo
16 Nm
Momento My máx.
51 Nm ... 132 Nm
Momento máximo Mz
51 Nm ... 132 Nm
Momento máximo Mx eje total
16 Nm
Momento máximo My eje total
51 Nm ... 132 Nm
Momento máximo Mz eje total
51 Nm ... 132 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
59 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
188 Nm ... 486 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
188 Nm ... 486 Nm
Fuerza de avance máx. Fx
100 N
Momento de inercia de torsión It
240000 mm⁴
Momento de inercia de la masa JH por metro de carrera
0.11 kgcm²
Momento de inercia de la masa JL por kg de carga útil
1.54 kgcm²
Constante de avance
78 mm/rev
Vida útil de referencia
5000 km
Material de la culata posterior
Aleación forjada de aluminio anodizado
Material del perfil
Aleación forjada de aluminio anodizado
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material de la guía del carro
Acero
Material del raíl de guía
Acero
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Niquelado
Material de la correa dentada
Poliuretano con hilo de acero y revestimiento de nailon
Policloropreno o caucho nitrílico (NBR) con cordón de vidrio y revestimiento de nailon
