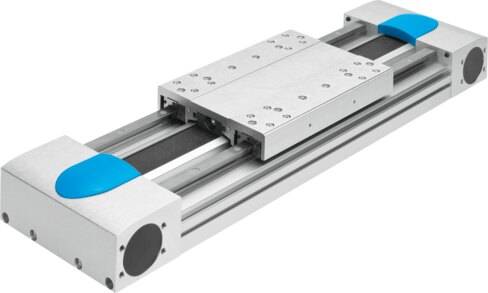

Aceleración máx.
40 m/s²
Carrera de trabajo
50 mm ... 3000 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
102 mm/rev
Diámetro efectivo del piñón de accionamiento
32.47 mm
Dilatación de la correa dentada
0.31 %
División de la correa dentada
3 mm
Forma constructiva
Con correa dentada
Fuerza de avance máx. Fx
450 N
Fuerza Fy máxima eje total
3650 N
Fuerza Fz máxima
3650 N
Fuerza Fz máxima eje total
3650 N
Fuerza máx. Fy
3650 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
13446 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
13446 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la correa dentada
Policloropreno con fibra de vidrio y recubrimiento de nilón. Poliuretano con hilo de acero y revestimiento de nailon
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Bronce al berilio
Material del perfil
Aleación forjada de aluminio anodizado
Máx. resistencia de desplazamiento sin carga
67.8 N
Momento de inercia de la masa JH por metro de carrera
0.38 kgcm²
Momento de inercia de la masa JL por kg de carga útil
2.635 kgcm²
Momento de inercia de la masa JO
4.639 kgcm²
Momento de inercia de la masa JW para carro adicional
3.3 kgcm²
Momento de inercia de torsión It
627000 mm
Momento de superficie de 2.º grado Iy
689000 mm
Momento de superficie de 2.º grado Iz
4090000 mm
Momento máximo Mx eje total
140 Nm
Momento máximo My eje total
275 Nm
Momento máximo Mz
275 Nm
Momento máximo Mz eje total
275 Nm
Momento Mx máximo
140 Nm
Momento My máx.
275 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
515 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
1013 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
1013 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Par de accionamiento en vacío
1.1 Nm
Par de accionamiento máximo
7.2 Nm
Peso adicional por 10 mm de carrera
73 g
Peso básico con carrera de 0 mm
4720 g
Peso carro adicional
1026 g
Peso del carro
1218 g
Posición de montaje
Cualquiera
Principio de medición del sistema de medición de recorrido
Incremental
Símbolo
991212
Tamaño
125
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
3 m/s
Vida útil de referencia
5000 km
