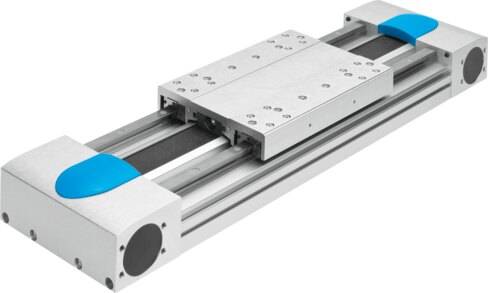

Aceleración máx.
50 m/s²
Carrera de trabajo
50 mm ... 5000 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
125 mm/rev
Diámetro efectivo del piñón de accionamiento
39.79 mm
Dilatación de la correa dentada
0.23 %
División de la correa dentada
5 mm
Forma constructiva
Con correa dentada
Fuerza de avance máx. Fx
1000 N
Fuerza Fy máxima eje total
5600 N
Fuerza Fz máxima
5600 N
Fuerza Fz máxima eje total
5600 N
Fuerza máx. Fy
5600 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
20630 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
20630 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la correa dentada
Policloropreno con fibra de vidrio y recubrimiento de nilón. Poliuretano con hilo de acero y revestimiento de nailon
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Bronce al berilio
Material del perfil
Aleación forjada de aluminio anodizado
Máx. resistencia de desplazamiento sin carga
105.5 N
Momento de inercia de la masa JH por metro de carrera
1.267 kgcm²
Momento de inercia de la masa JL por kg de carga útil
3.96 kgcm²
Momento de inercia de la masa JO
14.49 kgcm²
Momento de inercia de la masa JW para carro adicional
11.734 kgcm²
Momento de inercia de torsión It
1.04E8 mm
Momento de superficie de 2.º grado Iy
1.29E8 mm
Momento de superficie de 2.º grado Iz
9.89E8 mm
Momento máximo Mx eje total
300 Nm
Momento máximo My eje total
500 Nm
Momento máximo Mz
500 Nm
Momento máximo Mz eje total
500 Nm
Momento Mx máximo
300 Nm
Momento My máx.
500 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
1105 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
1842 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
1842 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Par de accionamiento en vacío
2.1 Nm
Par de accionamiento máximo
20 Nm
Peso adicional por 10 mm de carrera
107 g
Peso básico con carrera de 0 mm
9050 g
Peso carro adicional
2022 g
Peso del carro
2571 g
Posición de montaje
Cualquiera
Principio de medición del sistema de medición de recorrido
Incremental
Símbolo
991212
Tamaño
160
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
5 m/s
Vida útil de referencia
5000 km
