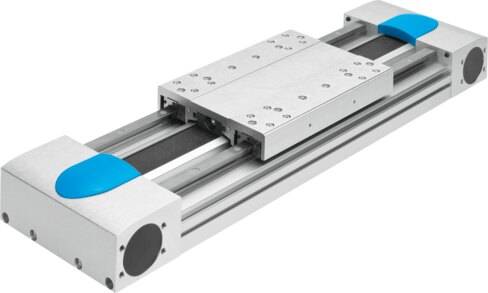

Aceleración máx.
50 m/s²
Carrera de trabajo
50 mm ... 4750 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
208 mm/rev
Diámetro efectivo del piñón de accionamiento
66.21 mm
Dilatación de la correa dentada
0.29 %
División de la correa dentada
8 mm
Forma constructiva
Con correa dentada
Fuerza de avance máx. Fx
1800 N
Fuerza Fy máxima eje total
13000 N
Fuerza Fz máxima
13000 N
Fuerza Fz máxima eje total
13000 N
Fuerza máx. Fy
13000 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
47892 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
47892 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la correa dentada
Policloropreno con fibra de vidrio y recubrimiento de nilón. Poliuretano con hilo de acero y revestimiento de nailon
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Bronce al berilio
Material del perfil
Aleación forjada de aluminio anodizado
Máx. resistencia de desplazamiento sin carga
123.8 N
Momento de inercia de la masa JH por metro de carrera
6.269 kgcm²
Momento de inercia de la masa JL por kg de carga útil
10.96 kgcm²
Momento de inercia de la masa JO
108.99 kgcm²
Momento de inercia de la masa JW para carro adicional
80.66 kgcm²
Momento de inercia de torsión It
5.78E8 mm
Momento de superficie de 2.º grado Iy
5.58E8 mm
Momento de superficie de 2.º grado Iz
3.51E9 mm
Momento máximo Mx eje total
900 Nm
Momento máximo My eje total
1450 Nm
Momento máximo Mz
1450 Nm
Momento máximo Mz eje total
1450 Nm
Momento Mx máximo
900 Nm
Momento My máx.
1450 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
3315 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
5341 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
5341 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Par de accionamiento en vacío
4.1 Nm
Par de accionamiento máximo
59.58 Nm
Peso adicional por 10 mm de carrera
210 g
Peso básico con carrera de 0 mm
25510 g
Peso carro adicional
5498 g
Peso del carro
6317 g
Posición de montaje
Cualquiera
Principio de medición del sistema de medición de recorrido
Incremental
Símbolo
991212
Tamaño
220
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
5 m/s
Vida útil de referencia
5000 km
