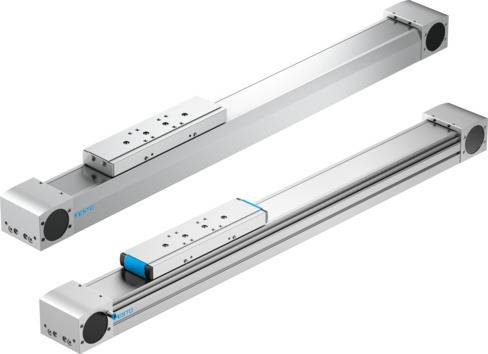

Aceleración máx.
50 m/s²
Carrera de trabajo
50 mm ... 8500 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
165 mm/rev
Diámetro efectivo del piñón de accionamiento
52.52 mm
División de la correa dentada
5 mm
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con correa dentada
Fuerza de avance máx. Fx
1300 N
Fuerza Fy máxima eje total
380 N
Fuerza Fz máxima
1600 N
Fuerza Fz máxima eje total
1600 N
Fuerza máx. Fy
380 N
Grado de protección
IP40
Guía
Guía deslizante
Material de la cinta de recubrimiento
Lámina de acero inoxidable
Material de la correa dentada
Policloropreno con fibra de vidrio y recubrimiento de nilón. Poliuretano con hilo de acero y revestimiento de nailon
Material de la guía del carro
POM
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Fundición de acero
Material del perfil
Aleación forjada de aluminio anodizado
Material del raíl de guía
Aleación forjada de aluminio anodizado
Máx. resistencia de desplazamiento sin carga
114 N
Momento de inercia de la masa JH por metro de carrera
0.21 kgcm²
Momento de inercia de la masa JL por kg de carga útil
6.9 kgcm²
Momento de inercia de la masa JO
32 kgcm²
Momento de inercia de torsión It
481000 mm
Momento de superficie de 2.º grado Iy
1230000 mm
Momento de superficie de 2.º grado Iz
4030000 mm
Momento máximo Mx eje total
20 Nm
Momento máximo My eje total
120 Nm
Momento máximo Mz
40 Nm
Momento máximo Mz eje total
40 Nm
Momento Mx máximo
20 Nm
Momento My máx.
120 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Par de accionamiento en vacío
3 Nm
Par de accionamiento máximo
34.2 Nm
Peso adicional por 10 mm de carrera
74.5 g
Peso básico con carrera de 0 mm
11800 g
Peso del carro
3060 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,08 mm
Símbolo
991212
Tamaño
120
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
5 m/s
Vida útil de referencia
5000 km
