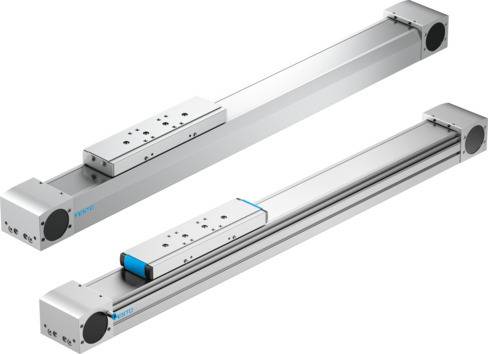

Aceleración máx.
50 m/s²
Carrera de trabajo
50 mm ... 8500 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
90 mm/rev
Diámetro efectivo del piñón de accionamiento
28.65 mm
División de la correa dentada
3 mm
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con correa dentada
Fuerza de avance máx. Fx
350 N
Fuerza Fy máxima eje total
80 N
Fuerza Fz máxima
400 N
Fuerza Fz máxima eje total
400 N
Fuerza máx. Fy
80 N
Grado de protección
IP40
Guía
Guía deslizante
Material de la cinta de recubrimiento
Lámina de acero inoxidable
Material de la correa dentada
Poliuretano con hilo de acero y revestimiento de nailon. Policloropreno o caucho nitrílico (NBR) con cordón de vidrio y revestimiento de nailon
Material de la guía del carro
POM
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Fundición de acero
Material del perfil
Aleación forjada de aluminio anodizado
Material del raíl de guía
Aleación forjada de aluminio anodizado
Máx. resistencia de desplazamiento sin carga
35 N
Momento de inercia de la masa JH por metro de carrera
0.019 kgcm²
Momento de inercia de la masa JL por kg de carga útil
2.05 kgcm²
Momento de inercia de la masa JO
1.75 kgcm²
Momento de inercia de torsión It
71500 mm
Momento de superficie de 2.º grado Iy
147000 mm
Momento de superficie de 2.º grado Iz
425000 mm
Momento máximo Mx eje total
5 Nm
Momento máximo My eje total
30 Nm
Momento máximo Mz
10 Nm
Momento máximo Mz eje total
10 Nm
Momento Mx máximo
5 Nm
Momento My máx.
30 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Par de accionamiento en vacío
0.5 Nm
Par de accionamiento máximo
5 Nm
Peso adicional por 10 mm de carrera
26.4 g
Peso básico con carrera de 0 mm
2160 g
Peso del carro
570 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,08 mm
Símbolo
991212
Tamaño
70
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
5 m/s
Vida útil de referencia
5000 km
