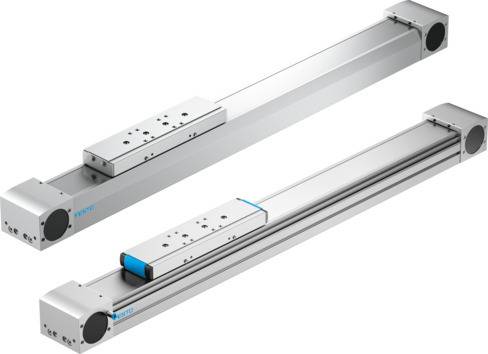

Aceleración máx.
50 m/s²
Carrera de trabajo
50 mm ... 8500 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
165 mm/rev
Diámetro efectivo del piñón de accionamiento
52.52 mm
Distancia entre la superficie del carro y el centro de la guía
70 mm
División de la correa dentada
5 mm
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con correa dentada
Fuerza de avance máx. Fx
1000 N ... 1300 N
Fuerza Fy máxima eje total
5500 N
Fuerza Fz máxima
6890 N
Fuerza Fz máxima eje total
6890 N
Fuerza máx. Fy
5500 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
20240 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
25355 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la cinta de recubrimiento
Lámina de acero inoxidable
Material de la correa dentada
Poliuretano con hilo de acero y revestimiento de nailon. Poliuretano con hilo de acero. Policloropreno o caucho nitrílico (NBR) con cordón de vidrio y revestimiento de nailon
Material de la guía del carro
Acero templado
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Fundición de acero
Material del perfil
Aleación forjada de aluminio anodizado
Material del raíl de guía
Acero templado. Recubrimiento corrotect
Momento máximo Mx eje total
104 Nm
Momento máximo My eje total
680 Nm
Momento máximo Mz
680 Nm
Momento máximo Mz eje total
680 Nm
Momento Mx máximo
104 Nm
Momento My máx.
680 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
383 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
2502 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
2502 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso carro adicional
3240 g
Peso del carro
4190 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,08 mm
Principio de medición del sistema de medición de recorrido
Incremental
Tamaño
120
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
5 m/s
Vida útil de referencia
5000 km
