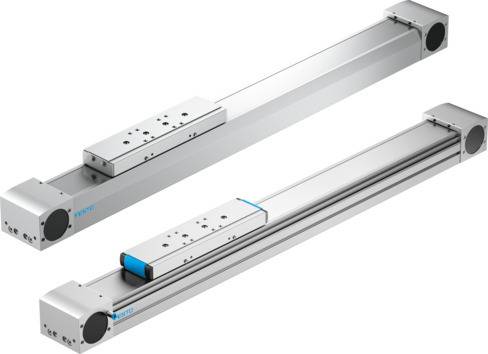

Aceleración máx.
50 m/s²
Carrera de trabajo
50 mm ... 7000 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
232 mm/rev
Diámetro efectivo del piñón de accionamiento
73.85 mm
Distancia entre la superficie del carro y el centro de la guía
86 mm
División de la correa dentada
8 mm
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con correa dentada
Fuerza de avance máx. Fx
2000 N
Fuerza Fy máxima eje total
11000 N
Fuerza Fz máxima
11000 N
Fuerza Fz máxima eje total
11000 N
Fuerza máx. Fy
11000 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
40480 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
40480 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la cinta de recubrimiento
Lámina de acero inoxidable
Material de la correa dentada
Poliuretano con hilo de acero y revestimiento de nailon. Poliuretano con hilo de acero. Policloropreno o caucho nitrílico (NBR) con cordón de vidrio y revestimiento de nailon
Material de la guía del carro
Acero templado
Material de la polea de transmisión
Acero inoxidable de alta aleación
Material de la tapa del accionamiento
Aleación forjada de aluminio anodizado
Material del carro
Aleación forjada de aluminio anodizado
Material del elemento de fijación de la correa dentada
Fundición de acero
Material del perfil
Aleación forjada de aluminio anodizado
Material del raíl de guía
Acero templado. Recubrimiento corrotect
Momento máximo Mx eje total
167 Nm
Momento máximo My eje total
1150 Nm
Momento máximo Mz
1150 Nm
Momento máximo Mz eje total
1150 Nm
Momento Mx máximo
167 Nm
Momento My máx.
1150 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
615 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
4232 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
4232 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso carro adicional
5840 g
Peso del carro
7240 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,08 mm
Principio de medición del sistema de medición de recorrido
Incremental
Tamaño
150
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
5 m/s
Vida útil de referencia
5000 km
