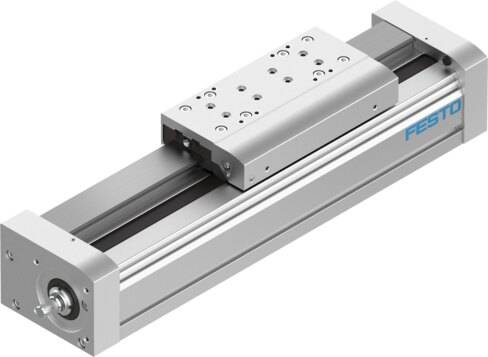

Aceleración máx.
15 m/s²
Carrera de trabajo
50 mm ... 3000 mm
Conexión neumática de la unidad de sujeción
M5
Conformidad PWIS
VDMA24364-B2-L
Constante de avance
40 mm/rev
Diámetro del husillo
40 mm
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance máx. Fx
3000 N
Fuerza Fy máxima eje total
15200 N
Fuerza Fz máxima
15200 N
Fuerza Fz máxima eje total
15200 N
Fuerza máx. Fy
15200 N
Fuerza radial máxima en el vástago de accionamiento
4000 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
55997 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
55997 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la culata posterior
Aleación de forja de aluminio. Anodizado
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Aleación de aluminio forjado. Anodizado
Material de la tuerca del husillo
Acero
Material del carro
Aleación de forja de aluminio. Anodizado
Material del compensador de par
Aleación de aluminio forjado. Anodizado
Material del husillo
Acero
Material del perfil
Aleación de forja de aluminio. Anodizado
Material del raíl de guía
Acero
Momento de inercia de la masa JH por metro de carrera
18.031 kgcm²
Momento de inercia de torsión It
5140000 mm
Momento de superficie de 2.º grado Iy
2.612E7 mm
Momento de superficie de 2.º grado Iz
2.6E7 mm
Momento máximo Mx eje total
529 Nm
Momento máximo My eje total
1157 Nm ... 1820 Nm
Momento máximo Mz
1157 Nm ... 1820 Nm
Momento máximo Mz eje total
1157 Nm ... 1820 Nm
Momento Mx máximo
529 Nm
Momento My máx.
1157 Nm ... 1820 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
1949 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
4262 Nm ... 6705 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
4262 Nm ... 6705 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Paso de husillo
40 mm/rev
Posición de montaje
Cualquiera
Precisión de repetición
±0,02 mm
Principio de medición del sistema de medición de recorrido
Incremental
Tamaño
185
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo con circulación de bolas
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
2 m/s
Vida útil de referencia
5000 km
