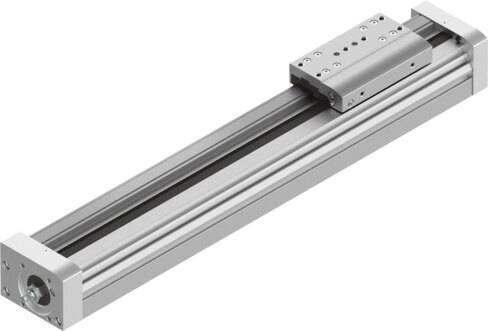

Aceleración máx.
15 m/s²
Carrera de trabajo
300 mm
Conformidad PWIS
VDMA24364-B2-L
Constante de avance
10 mm/rev
Diámetro del husillo
12 mm
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance máx. Fx
400 N
Fuerza Fy máxima eje total
1850 N
Fuerza Fz máxima
1850 N
Fuerza Fz máxima eje total
1850 N
Fuerza máx. Fy
1850 N
Fuerza radial máxima en el vástago de accionamiento
220 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
6815 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
6815 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la culata posterior
Aleación de forja de aluminio. Anodizado
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Aleación de aluminio forjado. Anodizado
Material de la tuerca del husillo
Acero
Material del carro
Aleación de forja de aluminio. Anodizado
Material del compensador de par
Aleación de aluminio forjado. Anodizado
Material del husillo
Acero
Material del perfil
Aleación de forja de aluminio. Anodizado
Material del raíl de guía
Acero
Momento de inercia de la masa JH por metro de carrera
0.142 kgcm²
Momento de inercia de torsión It
88000 mm
Momento de superficie de 2.º grado Iy
419000 mm
Momento de superficie de 2.º grado Iz
578000 mm
Momento máximo Mx eje total
16 Nm
Momento máximo My eje total
51 Nm
Momento máximo Mz
51 Nm
Momento máximo Mz eje total
51 Nm
Momento Mx máximo
16 Nm
Momento My máx.
51 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
59 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
188 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
188 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Paso de husillo
10 mm/rev
Posición de montaje
Cualquiera
Precisión de repetición
±0,02 mm
Reserva de carrera
0 mm
Símbolo
991211
Tamaño
70
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo con circulación de bolas
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
0.5 m/s
Vida útil de referencia
5000 km
