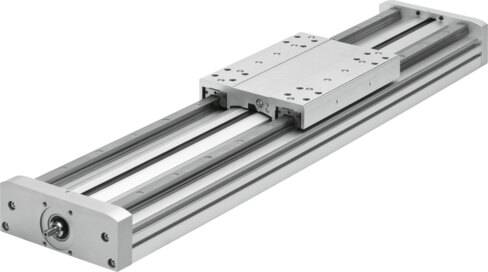

Aceleración máx.
15 m/s²
Carrera de trabajo
50 mm ... 1900 mm
Conformidad PWIS
VDMA24364-Zona III
Diámetro del husillo
15 mm
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance máx. Fx
650 N
Fuerza Fy máxima eje total
5600 N
Fuerza Fz máxima
5600 N
Fuerza Fz máxima eje total
5600 N
Fuerza máx. Fy
5600 N
Fuerza radial máxima en el vástago de accionamiento
250 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
20630 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
20630 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la culata posterior
Aleación de forja de aluminio. Anodizado
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Aleación de aluminio forjado. Anodizado
Material de la tuerca del husillo
Acero
Material del carro
Aleación de forja de aluminio. Anodizado
Material del compensador de par
Aleación de aluminio forjado. Anodizado
Material del husillo
Acero
Material del perfil
Aleación de forja de aluminio. Anodizado
Material del raíl de guía
Acero
Momento de inercia de la masa JH por metro de carrera
0.0346 kgcm²
Momento de inercia de torsión It
666000 mm
Momento de superficie de 2.º grado Iy
1350000 mm
Momento de superficie de 2.º grado Iz
1.01E7 mm
Momento máximo Mx eje total
300 Nm
Momento máximo My eje total
500 Nm
Momento máximo Mz
500 Nm
Momento máximo Mz eje total
500 Nm
Momento Mx máximo
300 Nm
Momento My máx.
500 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
1105 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
1842 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
1842 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso adicional por 10 mm de carrera
138 g
Peso básico con carrera de 0 mm
7210 g
Peso carro adicional
1963 g
Peso del carro
2080 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,02 mm
Principio de medición del sistema de medición de recorrido
Incremental
Símbolo
991211
Tamaño
160
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo con circulación de bolas
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
1 m/s
Vida útil de referencia
5000 km
