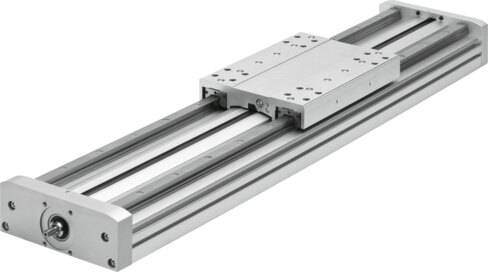

Aceleración máx.
15 m/s²
Carrera de trabajo
50 mm ... 2400 mm
Conformidad PWIS
VDMA24364-Zona III
Diámetro del husillo
25 mm
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance máx. Fx
1500 N
Fuerza Fy máxima eje total
13000 N
Fuerza Fz máxima
13000 N
Fuerza Fz máxima eje total
13000 N
Fuerza máx. Fy
13000 N
Fuerza radial máxima en el vástago de accionamiento
500 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
47892 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
47892 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Material de la culata posterior
Aleación de forja de aluminio. Anodizado
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Aleación de aluminio forjado. Anodizado
Material de la tuerca del husillo
Acero
Material del carro
Aleación de forja de aluminio. Anodizado
Material del compensador de par
Aleación de aluminio forjado. Anodizado
Material del husillo
Acero
Material del perfil
Aleación de forja de aluminio. Anodizado
Material del raíl de guía
Acero
Momento de inercia de la masa JH por metro de carrera
0.2756 kgcm²
Momento de inercia de torsión It
3120000 mm
Momento de superficie de 2.º grado Iy
5570000 mm
Momento de superficie de 2.º grado Iz
3.52E7 mm
Momento máximo Mx eje total
900 Nm
Momento máximo My eje total
1450 Nm
Momento máximo Mz
1450 Nm
Momento máximo Mz eje total
1450 Nm
Momento Mx máximo
900 Nm
Momento My máx.
1450 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
3315 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
5341 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
5341 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Peso adicional por 10 mm de carrera
250 g
Peso básico con carrera de 0 mm
19137 g
Peso carro adicional
5505 g
Peso del carro
5826 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,02 mm
Principio de medición del sistema de medición de recorrido
Incremental
Símbolo
991211
Tamaño
220
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo con circulación de bolas
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
1.5 m/s
Vida útil de referencia
5000 km
