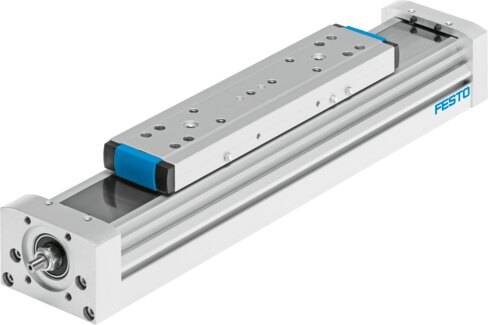

Aceleración máx.
15 m/s²
Carrera de trabajo
500 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
10 mm/rev
Diámetro del husillo
25 mm
Distancia entre la superficie del carro y el centro de la guía
87 mm
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance máx. Fx
3400 N
Fuerza Fy máxima eje total
5500 N
Fuerza Fz máxima
6890 N
Fuerza Fz máxima eje total
6890 N
Fuerza máx. Fy
5500 N
Fuerza radial máxima en el vástago de accionamiento
500 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
20240 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
25355 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Masa móvil
4459 g
Material de la cinta de recubrimiento
Lámina de acero inoxidable
Material de la culata posterior
Aleación de forja de aluminio. Anodizado
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Aleación de aluminio forjado. Anodizado
Material de la tuerca del husillo
Acero
Material del carro
Aleación de forja de aluminio. Anodizado
Material del husillo
Acero
Material del perfil
Aleación de forja de aluminio. Anodizado
Material del raíl de guía
Acero
Momento de giro en funcionamiento sin carga, con máxima velocidad del movimiento
1.33 Nm
Momento de giro en funcionamiento sin carga, con mínima velocidad del movimiento
1 Nm
Momento de inercia de la masa JH por metro de carrera
2.756 kgcm²
Momento de inercia de la masa JL por kg de carga útil
0.0253 kgcm²
Momento de inercia de la masa JO
1.038 kgcm²
Momento de inercia de torsión It
247000 mm
Momento de superficie de 2.º grado Iy
1240000 mm
Momento de superficie de 2.º grado Iz
3800000 mm
Momento máximo Mx eje total
104 Nm
Momento máximo My eje total
680 Nm
Momento máximo Mz
680 Nm
Momento máximo Mz eje total
680 Nm
Momento Mx máximo
104 Nm
Momento My máx.
680 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
383 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
2502 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
2502 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Paso de husillo
10 mm/rev
Peso adicional por 10 mm de carrera
101 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,02 mm
Principio de medición del sistema de medición de recorrido
Incremental
Reserva de carrera
0 mm
Revoluciones máx.
3600 1/min
Símbolo
991211
Tamaño
120
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo con circulación de bolas
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
0.6 m/s
Vida útil de referencia
5000 km
