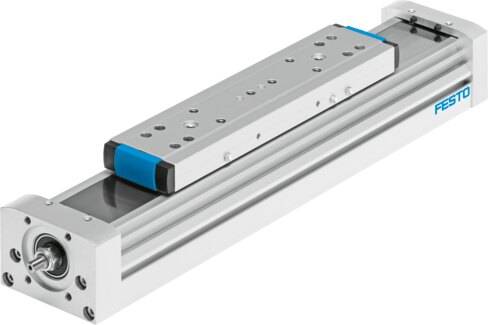

Aceleración máx.
15 m/s²
Carrera de trabajo
800 mm
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
20 mm/rev
Diámetro del husillo
15 mm
Distancia entre la superficie del carro y el centro de la guía
60 mm
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance máx. Fx
1600 N
Fuerza Fy máxima eje total
2500 N
Fuerza Fz máxima
3050 N
Fuerza Fz máxima eje total
3050 N
Fuerza máx. Fy
2500 N
Fuerza radial máxima en el vástago de accionamiento
250 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
9200 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
11224 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Masa móvil
1370 g
Material de la cinta de recubrimiento
Lámina de acero inoxidable
Material de la culata posterior
Aleación de forja de aluminio. Anodizado
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Aleación de aluminio forjado. Anodizado
Material de la tuerca del husillo
Acero
Material del carro
Aleación de forja de aluminio. Anodizado
Material del husillo
Acero
Material del perfil
Aleación de forja de aluminio. Anodizado
Material del raíl de guía
Acero
Momento de giro en funcionamiento sin carga, con máxima velocidad del movimiento
0.6 Nm
Momento de giro en funcionamiento sin carga, con mínima velocidad del movimiento
0.35 Nm
Momento de inercia de la masa JH por metro de carrera
0.346 kgcm²
Momento de inercia de la masa JL por kg de carga útil
0.1013 kgcm²
Momento de inercia de la masa JO
0.097 kgcm²
Momento de inercia de torsión It
67300 mm
Momento de superficie de 2.º grado Iy
310080 mm
Momento de superficie de 2.º grado Iz
977000 mm
Momento máximo Mx eje total
36 Nm
Momento máximo My eje total
228 Nm
Momento máximo Mz
228 Nm
Momento máximo Mz eje total
228 Nm
Momento Mx máximo
36 Nm
Momento My máx.
228 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
132 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
839 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
839 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Paso de husillo
20 mm/rev
Peso adicional por 10 mm de carrera
46.5 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,02 mm
Principio de medición del sistema de medición de recorrido
Incremental
Reserva de carrera
0 mm
Revoluciones máx.
3000 1/min
Símbolo
991211
Tamaño
80
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo con circulación de bolas
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
1 m/s
Vida útil de referencia
5000 km
