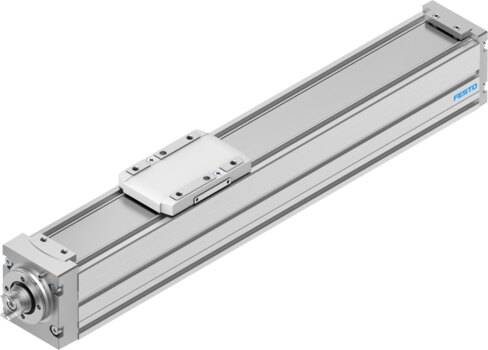

Aceleración máx.
15 m/s²
Carrera de trabajo
200 mm
Clase de sala limpia
Clase 7 según ISO 14644-1
Código de interfaz del actuador
v32
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
10 mm/rev
Detección de posición
Para sensor de proximidad. Para sensores inductivos
Diámetro del husillo
10 mm
Distancia entre la superficie del carro y el centro de la guía
42.8 mm
Energía de impacto en las posiciones finales
5.0E-4 J
Flexión dinámica (carga en movimiento)
0,05 % de la longitud del eje, máximo 0,5 mm
Flexión estática (carga detenida)
0,1 % de la longitud del eje
Forma constructiva
Con husillo de rodamiento de bolas
Fuerza de avance máx. Fx
100 N
Fuerza Fy máxima eje total
300 N
Fuerza Fz máxima
880 N
Fuerza Fz máxima eje total
600 N
Fuerza máx. Fy
880 N
Fuerza radial máxima en el vástago de accionamiento
180 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
3240 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
3240 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Intervalo de mantenimiento
Lubricación de por vida
Juego de inversión
150 µm
Masa móvil
220 g
Material de la cinta de recubrimiento
Acero inoxidable de alta aleación
Material de la culata posterior
Fundición inyectada de aluminio, pintada
Material de la guía del carro
Acero
Material de la tapa del accionamiento
Fundición inyectada de aluminio, pintada
Material de la tuerca del husillo
Acero
Material del carro
Fundición inyectada de aluminio
Material del husillo
Acero
Material del perfil
Aleación forjada de aluminio anodizado
Material del raíl de guía
Acero
Momento de giro en funcionamiento sin carga, con máxima velocidad del movimiento
0.12 Nm
Momento de giro en funcionamiento sin carga, con mínima velocidad del movimiento
0.032 Nm
Momento de inercia de la masa JH por metro de carrera
0.05056 kgcm²
Momento de inercia de la masa JL por kg de carga útil
0.02533 kgcm²
Momento de inercia de la masa JO
0.0082 kgcm²
Momento de inercia de torsión It
8500 mm
Momento de superficie de 2.º grado Iy
140000 mm
Momento de superficie de 2.º grado Iz
170000 mm
Momento máximo Mx eje total
5.5 Nm
Momento máximo My eje total
4.7 Nm
Momento máximo Mz
4.7 Nm
Momento máximo Mz eje total
4.7 Nm
Momento Mx máximo
5.5 Nm
Momento My máx.
4.7 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
20 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
17 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
17 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la energía de impacto en las posiciones finales
A la velocidad máxima del recorrido de referencia de 0,01 m/s
Paso de husillo
10 mm/rev
Peso adicional por 10 mm de carrera
36 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,015 mm
Reserva de carrera
0 mm
Revoluciones máx.
3600 1/min
Símbolo
991211
Tamaño
45
Temperatura ambiente
0 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tiempo de conexión
100%
Tipo de husillo
Husillo de bolas
Tipo de motor
Motor paso a paso. Servomotor
Velocidad máxima
0.6 m/s
Vida útil de referencia
5000 km
