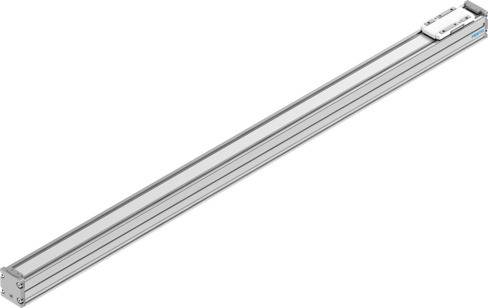

Carrera de trabajo
50 mm ... 5000 mm
Tamaño
120
Reserva de carrera
5.5 mm
Posición de montaje
Cualquiera
Guía
Guía de rodamiento de bolas
Forma constructiva
Guía
Símbolo
00992984
Aceleración máx.
50 m/s²
Velocidad máxima
3 m/s
Tiempo de conexión
100%
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conformidad PWIS
VDMA24364-Zona III
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Temperatura de almacenamiento
-20 °C ... 60 °C
Grado de protección
IP40
Temperatura ambiente
0 °C ... 60 °C
Momento de superficie de 2.º grado Iy
3550000 mm⁴
Momento de superficie de 2.º grado Iz
8985000 mm⁴
Fuerza máx. Fy
4300 N ... 8400 N
Fuerza Fz máxima
4300 N ... 8400 N
Momento Mx máximo
170 Nm ... 350 Nm
Momento My máx.
50 Nm ... 620 Nm
Momento máximo Mz
60 Nm ... 580 Nm
Fuerza Fy máxima eje total
2957 N ... 5914 N
Fuerza Fz máxima eje total
4300 N ... 8400 N
Momento máximo Mx eje total
170 Nm ... 350 Nm
Momento máximo My eje total
42 Nm ... 501 Nm
Momento máximo Mz eje total
42 Nm ... 501 Nm
Momento de inercia de torsión It
1433600 mm⁴
Fuerza de desplazamiento
12.5 N
Vida útil de referencia
5000 km
Intervalo de mantenimiento
Lubricación de por vida
Fy con duración teórica de 100 km (únicamente se considera la guía)
17576 N ... 35153 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
17576 N ... 35153 N
Mx con duración teórica de 100 km (únicamente se considera la guía)
730 Nm ... 1459 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
162 Nm ... 1920 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
162 Nm ... 1920 Nm
Masa móvil
1369 g ... 2820 g
Peso del producto
4553 g ... 101775 g
Peso básico con carrera de 0 mm
3993 g ... 6575 g
Peso adicional por 10 mm de carrera
112 g
Material de la culata posterior
Aluminio de fundición en coquilla, pintado
Material del perfil
Aleación forjada de aluminio anodizado
Nota sobre el material
Conformidad con la Directiva RoHS
Material de la cinta de recubrimiento
Acero inoxidable de alta aleación
Material de la tapa
Aluminio de fundición en coquilla, pintado
Material de la guía del carro
Acero
Material del raíl de guía
Acero
Material del carro
Aleación de forja de aluminio
